Одинарная муфта LSV 63

Механическая многодисковая муфта LSV применяется там, где предпочтительно механическое управляющее воздействие для включения/отключения передачи вращательного движения. Наиболее распространенным местом применения может быть коробка передач, а также специальные исполнительные механизмы.

Муфта LSV может быть включена и выключена при полной нагрузке. Муфты LSV поставляются в 8 типоразмерах. Муфты типоразмеров 2.5; 4; 63; 125 поставляются в корпусах. Муфты могут работать при температуре не более 120 °C внутри коробок передач. Они смазываются и охлаждаются маслом, которым смазывается вся коробка передач.

Одинарная муфта LSV 63

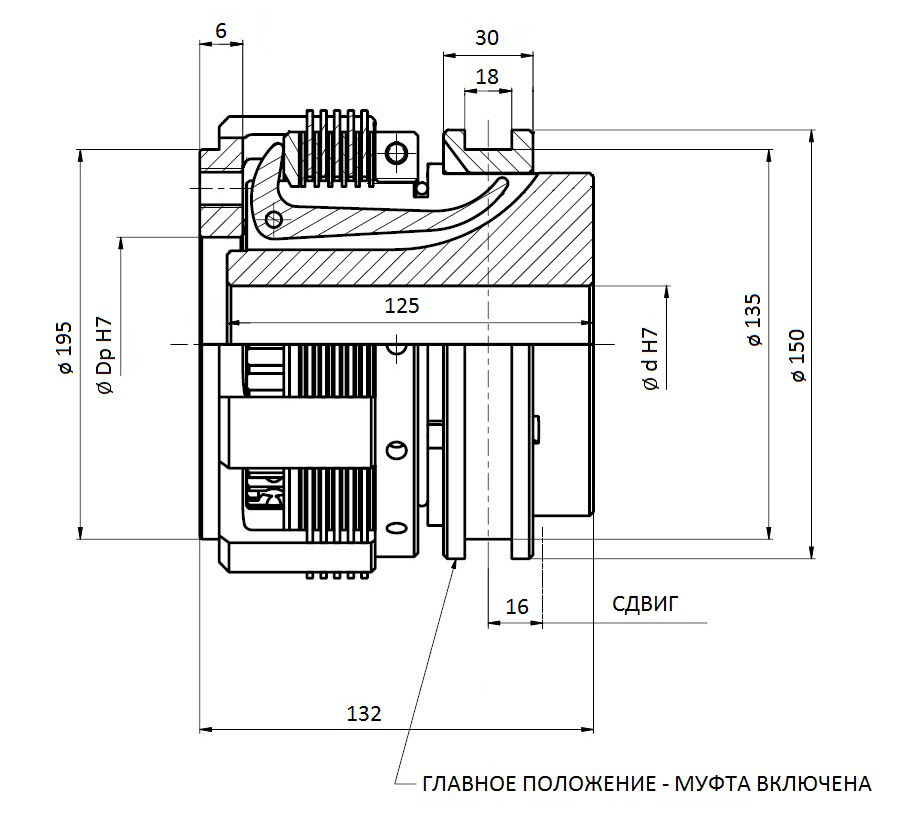

Одинарная муфта LSV 63 - схема
Mном F Ø D Ø D1 Ø D2 L2 K2 O P S V Z   Типоразмер муфты     Исполнение муфты     Ø d H7     Ø Dp H7   nmax M
Нм Н мм мм мм мм мм мм мм мм мм мм               мм     мм   мин-1 кг

630 650 195 150 135 132 125 18 30 6 95 16   LSV 63     одинарная               2500 16

Диаметр муфты под вал min     40
max     65
Диаметр расточки поводка муфты     min     100
    max     150


Образец правильного обозначения тормоза при размещении заказа   LSV 63     одинарная     60     150

Одинарная муфта LSV LSV : LSV 2,5 LSV 4 LSV 10 LSV 20 LSV 32 LSV 63 LSV 90 LSV 125
Сдвоенная муфта LSV LSV : LSV 2,5 LSV 4 LSV 10 LSV 20 LSV 32 LSV 63 LSV 90 LSV 125
