Одинарная муфта LSV

Механическая многодисковая муфта LSV применяется там, где предпочтительно механическое управляющее воздействие для включения/отключения передачи вращательного движения. Наиболее распространенным местом применения может быть коробка передач, а также специальные исполнительные механизмы.

Муфта LSV может быть включена и выключена при полной нагрузке. Муфты LSV поставляются в 8 типоразмерах. Муфты типоразмеров 2.5; 4; 63; 125 поставляются в корпусах. Муфты могут работать при температуре не более 120 °C внутри коробок передач. Они смазываются и охлаждаются маслом, которым смазывается вся коробка передач.

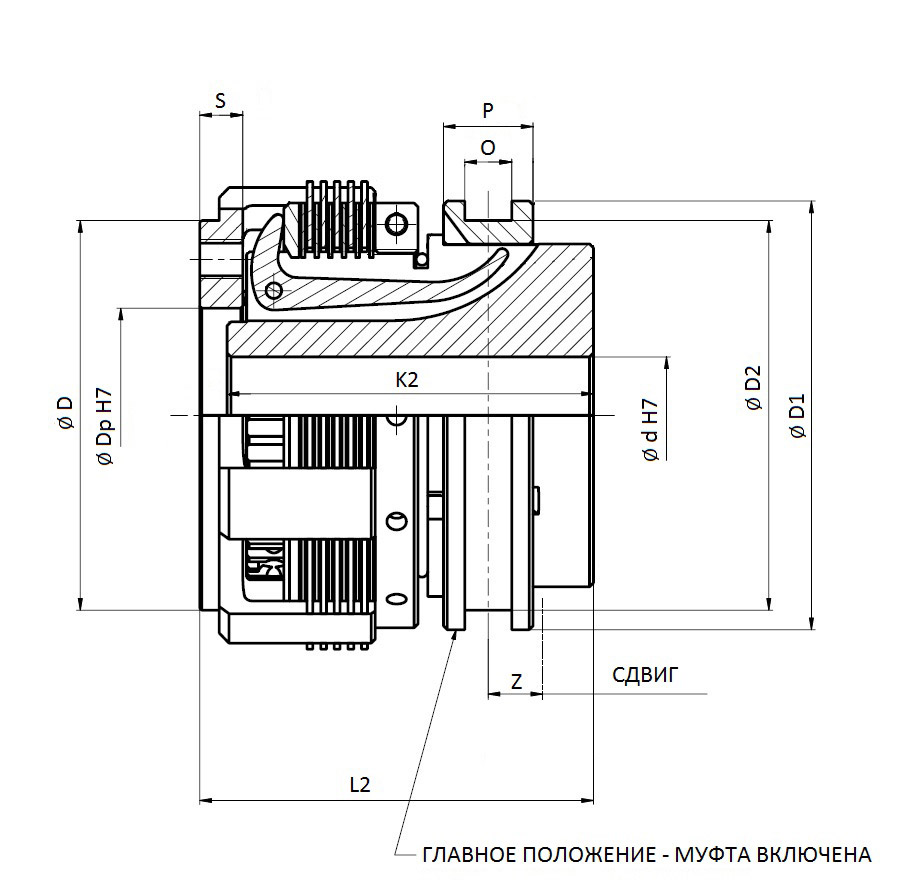

Mном F Ø D Ø D1 Ø D2 L2 K2 O P S V Z   Типоразмер муфты     Исполнение муфты     Ø d H7     Ø Dp H7   nmax M
Нм Н мм мм мм мм мм мм мм мм мм мм               мм     мм   мин-1 кг

25 100 82 65 55 67 60 10 17 6 57 8,5   LSV 2,5     одинарная               3000 1,5


40 120 93 75 60 70 63 10 17 6 57 8,5   LSV 4     одинарная               3000 2,0


100 290 120 115 102 87 80 10 18 6 70 10   LSV 10     одинарная               3000 5,0


200 400 147 140 125 100 93 16 26 6 80 14   LSV 20     одинарная               3000 7,5


320 500 162 150 135 105 98 16 26 6 85 14   LSV 32     одинарная               2800 12


630 650 195 150 135 132 125 18 30 6 95 16   LSV 63     одинарная               2500 16


900 950 215 165 145 131 122 18 30 8 110 18   LSV 90     одинарная               2300 23


1250 1250 250 190 165 140 131 22 35 8 120 20   LSV 125     одинарная               2000 32
