Сдвоенная муфта LSV 20
Механическая многодисковая муфта LSV применяется там, где предпочтительно механическое управляющее воздействие для включения/отключения передачи вращательного движения. Наиболее распространенным местом применения может быть коробка передач, а также специальные исполнительные механизмы.
Муфта LSV может быть включена и выключена при полной нагрузке. Реверс сдвоенной муфты LSV в обычных обстоятельствах возможен на малых оборотах и при низкой мощности, при этом должны выдерживаться паузы между переключениями (примерно 6 сек.). В исключительных случаях возможен так называемый аварийный реверс, т.е. переключение муфты в противоположное состояние на максимальных оборотах и при максимальной мощности. Муфты LSV поставляются в 8 типоразмерах. Муфты типоразмеров 2,5; 4; 63; 125 поставляются в корпусах. Муфты могут работать при температуре не более 120 °C внутри коробок передач. Они смазываются и охлаждаются маслом, которым смазывается вся коробка передач.

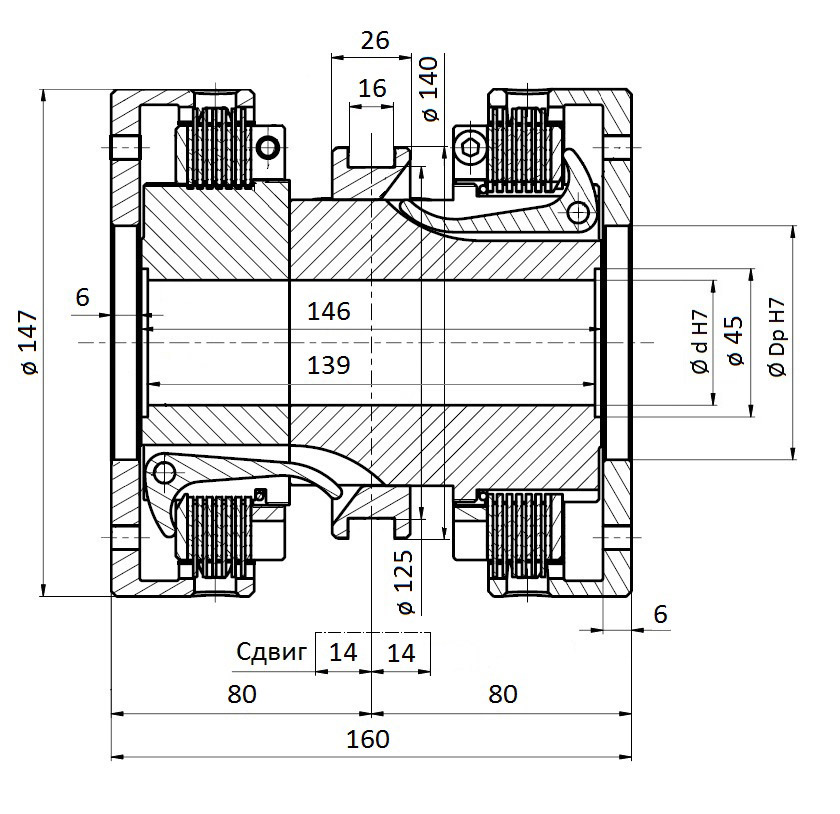

Mном | F | Ø D | Ø D1 | Ø D2 | Ø d1 | L1 | K1 | M1 | O | P | S | V | Z | Типоразмер муфты | Исполнение муфты | Ø d H7 | Ø Dp H7 | nmax | M | ||||||||||||||
Нм | Н | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мин-1 | кг | ||||||||||||||||
200 | 400 | 147 | 140 | 125 | 45 | 160 | 146 | 139 | 16 | 26 | 6 | 80 | 14 | LSV 20 | сдвоенная | 3000 | 12,6 | ||||||||||||||||
Диаметр муфты под вал | min | 25 | |||||||||||||||||||||||||||||||
max | 45 | ||||||||||||||||||||||||||||||||
Диаметр расточки поводка муфты | min | 70 | |||||||||||||||||||||||||||||||
max | 100 | ||||||||||||||||||||||||||||||||
Образец правильного обозначения тормоза при размещении заказа | LSV 20 | сдвоенная | 45 | 100 | |||||||||||||||||||||||||||||
