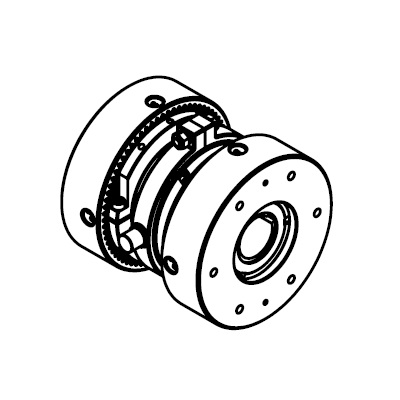

Сдвоенная муфта LSV

Механическая многодисковая муфта LSV применяется там, где предпочтительно механическое управляющее воздействие для включения/отключения передачи вращательного движения. Наиболее распространенным местом применения может быть коробка передач, а также специальные исполнительные механизмы.

Муфта LSV может быть включена и выключена при полной нагрузке. Реверс сдвоенной муфты LSV в обычных обстоятельствах возможен на малых оборотах и при низкой мощности, при этом должны выдерживаться паузы между переключениями (примерно 6 сек.). В исключительных случаях возможен так называемый аварийный реверс, т.е. переключение муфты в противоположное состояние на максимальных оборотах и при максимальной мощности. Муфты LSV поставляются в 8 типоразмерах. Муфты типоразмеров 2,5; 4; 63; 125 поставляются в корпусах. Муфты могут работать при температуре не более 120 °C внутри коробок передач. Они смазываются и охлаждаются маслом, которым смазывается вся коробка передач.

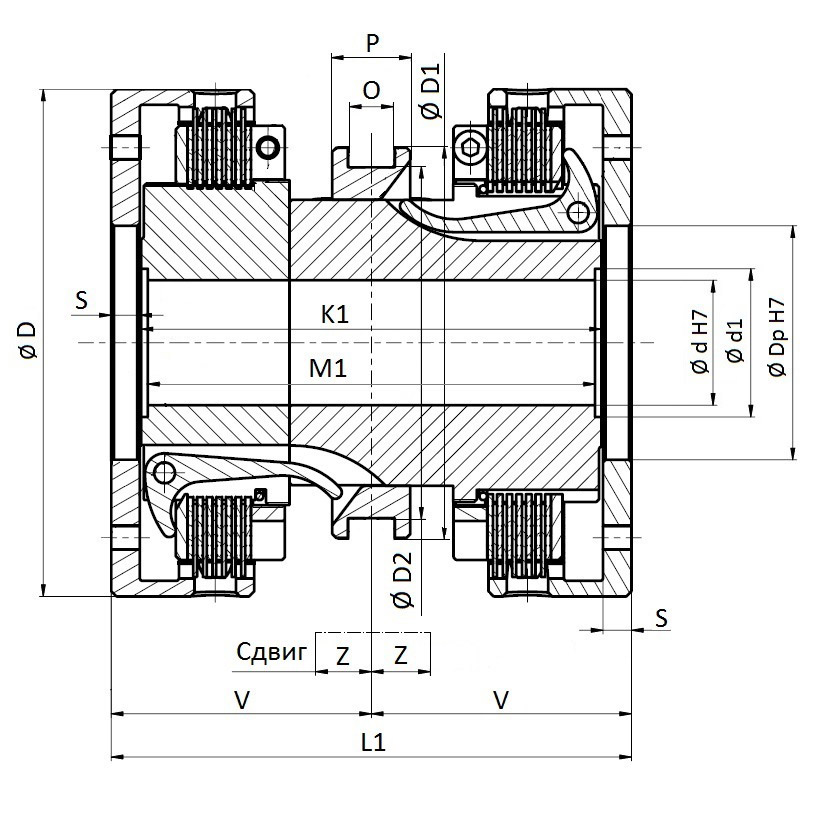

Mном F Ø D Ø D1 Ø D2 Ø d1 L1 K1 M1 O P S V Z   Типоразмер муфты     Исполнение муфты     Ø d H7     Ø Dp H7   nmax M
Нм Н мм мм мм мм мм мм мм мм мм мм мм мм               мм     мм   мин-1 кг

25 100 82 65 55 - 112 100 - 10 17 6 57 8,5   LSV 2,5     сдвоенная               3000 2,6


40 120 93 75 60 - 114 100 - 10 17 6 57 8,5   LSV 4     сдвоенная               3000 3,2


100 290 120 115 102 40 140 126 119 10 18 6 70 10   LSV 10     сдвоенная               3000 8,5


200 400 147 140 125 45 160 146 139 16 26 6 80 14   LSV 20     сдвоенная               3000 12,6


320 500 162 150 135 52 170 157 150 16 26 6 85 14   LSV 32     сдвоенная               2800 20


630 650 195 150 135 57 190 177 172 18 30 6 95 16   LSV 63     сдвоенная               2500 29


900 950 215 165 145 70 220 203 194 18 30 8 110 18   LSV 90     сдвоенная               2300 39


1250 1250 250 190 165 76 240 223 215 22 35 8 120 20   LSV 125     сдвоенная               2000 52
