Одинарная муфта LSV 2,5

Механическая многодисковая муфта LSV применяется там, где предпочтительно механическое управляющее воздействие для включения/отключения передачи вращательного движения. Наиболее распространенным местом применения может быть коробка передач, а также специальные исполнительные механизмы.

Муфта LSV может быть включена и выключена при полной нагрузке. Муфты LSV поставляются в 8 типоразмерах. Муфты типоразмеров 2.5; 4; 63; 125 поставляются в корпусах. Муфты могут работать при температуре не более 120 °C внутри коробок передач. Они смазываются и охлаждаются маслом, которым смазывается вся коробка передач.



Одинарная муфта LSV 2,5

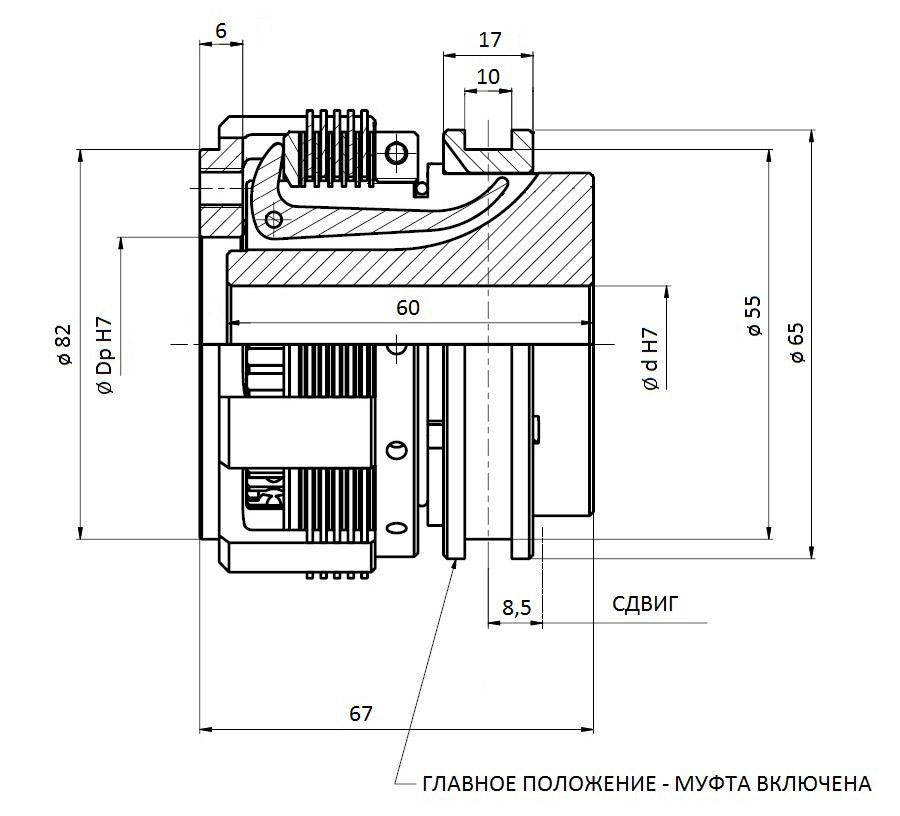

Одинарная муфта LSV 2,5 - схема
Mном F Ø D Ø D1 Ø D2 L2 K2 O P S V Z   Типоразмер муфты     Исполнение муфты     Ø d H7     Ø Dp H7   nmax M
Нм Н мм мм мм мм мм мм мм мм мм мм               мм     мм   мин-1 кг

25 100 82 65 55 67 60 10 17 6 57 8,5   LSV 2,5     одинарная               3000 1,5

Диаметр муфты под вал min     15
max     30
Диаметр расточки поводка муфты     min     40
    max     50


Образец правильного обозначения тормоза при размещении заказа   LSV 2,5     одинарная     20     40
