Одинарная муфта LSV 125

Механическая многодисковая муфта LSV применяется там, где предпочтительно механическое управляющее воздействие для включения/отключения передачи вращательного движения. Наиболее распространенным местом применения может быть коробка передач, а также специальные исполнительные механизмы.

Муфта LSV может быть включена и выключена при полной нагрузке. Муфты LSV поставляются в 8 типоразмерах. Муфты типоразмеров 2.5; 4; 63; 125 поставляются в корпусах. Муфты могут работать при температуре не более 120 °C внутри коробок передач. Они смазываются и охлаждаются маслом, которым смазывается вся коробка передач.

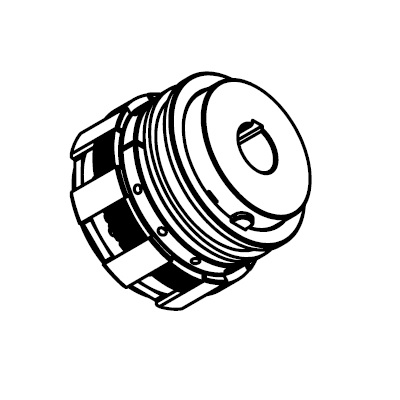

Одинарная муфта LSV 125

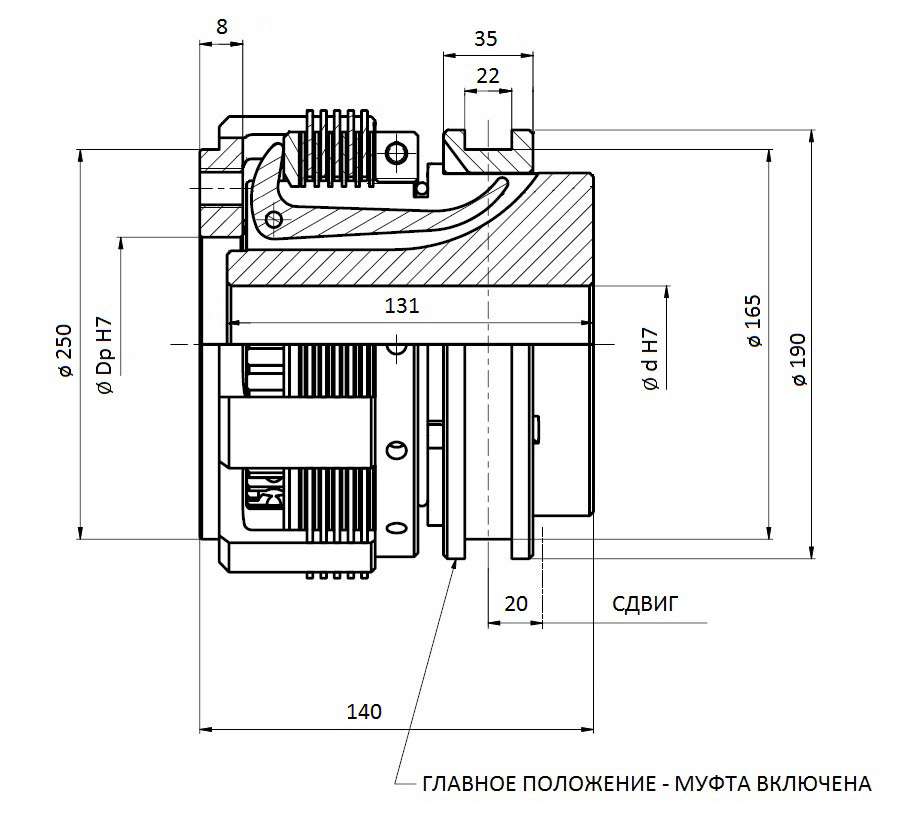

Одинарная муфта LSV 125 - схема
Mном F Ø D Ø D1 Ø D2 L2 K2 O P S V Z   Типоразмер муфты     Исполнение муфты     Ø d H7     Ø Dp H7   nmax M
Нм Н мм мм мм мм мм мм мм мм мм мм               мм     мм   мин-1 кг

1250 1250 250 190 165 140 131 22 35 8 120 20   LSV 125     одинарная               2000 32

Диаметр муфты под вал min     50
max     85
Диаметр расточки поводка муфты     min     120
    max     180


Образец правильного обозначения тормоза при размещении заказа   LSV 125     одинарная     50     180
