Одинарная муфта LSV 4

Механическая многодисковая муфта LSV применяется там, где предпочтительно механическое управляющее воздействие для включения/отключения передачи вращательного движения. Наиболее распространенным местом применения может быть коробка передач, а также специальные исполнительные механизмы.

Муфта LSV может быть включена и выключена при полной нагрузке. Муфты LSV поставляются в 8 типоразмерах. Муфты типоразмеров 2.5; 4; 63; 125 поставляются в корпусах. Муфты могут работать при температуре не более 120 °C внутри коробок передач. Они смазываются и охлаждаются маслом, которым смазывается вся коробка передач.



Одинарная муфта LSV 4

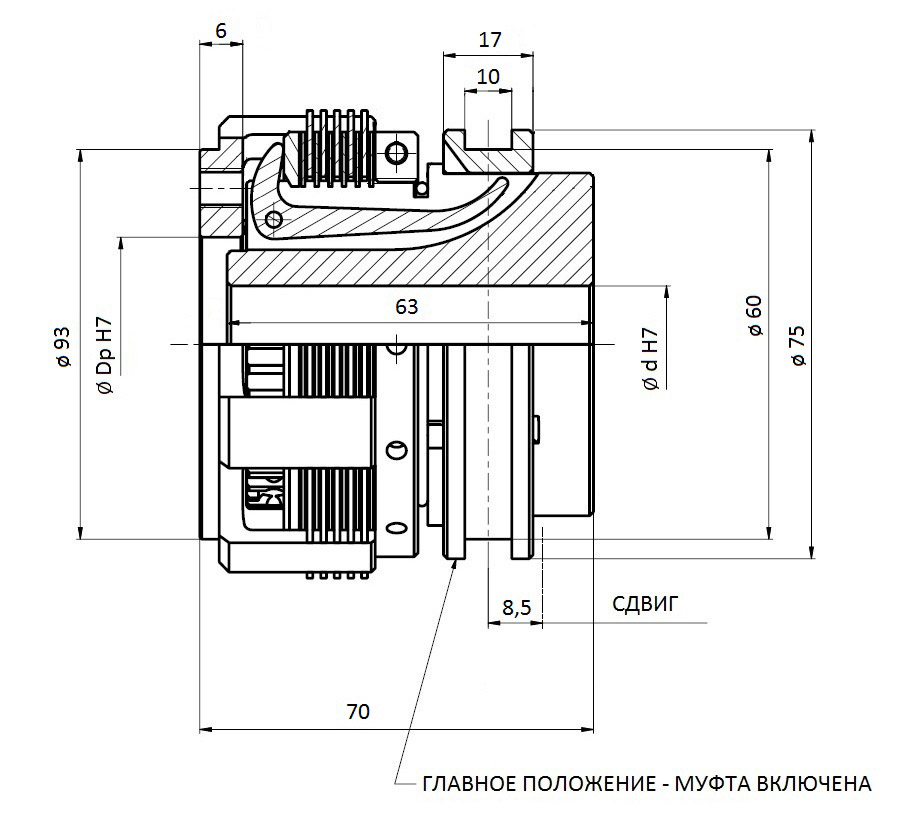

Одинарная муфта LSV 4 - схема
Mном F Ø D Ø D1 Ø D2 L2 K2 O P S V Z   Типоразмер муфты     Исполнение муфты     Ø d H7     Ø Dp H7   nmax M
Нм Н мм мм мм мм мм мм мм мм мм мм               мм     мм   мин-1 кг

40 120 93 75 60 70 63 10 17 6 57 8,5   LSV 4     одинарная               3000 2,0

Диаметр муфты под вал min     18
max     35
Диаметр расточки поводка муфты     min     45
    max     60


Образец правильного обозначения тормоза при размещении заказа   LSV 4     одинарная     30     50
