Муфта ELK 63

Электромагнитные многодисковые муфты ELK передают крутящий момент посредством трения нескольких дисков, которые зажимаются и освобождаются при помощи электромагнита. Муфты соединяют ведущую часть приводной машины (двигателя) с ведомой частью. Электромагнитные многодисковые муфты имеют очень малые размеры относительно передаваемого крутящего момента. Муфты ELK характеризуются быстрым увеличением крутящего момента до номинального значения и небольшим временем запаздывания муфты. Таким образом, электромагнитные многодисковые муфты быстро реагируют на управляющий импульс и повышают точность и производительность машин без каких-либо передающих элементов. Применение этих муфт ELK уменьшает размеры и массу приводных узлов. Корпус с фланцем (поводок муфты) легко соединяется с ведомой частью машины. Вместе с внешними дисками он создает ведомую часть муфты. Корпус магнита, в котором задействованы внутренние многодисковые пластины, создает приводную часть. Внутренние многослойные пластины покрыты слоем фрикционного материала в соответствии с типом операции (смазанной или сухой), который увеличивает срок службы дисков при необходимом уровне трения. Анкерная пластина соединена с корпусом магнита с помощью приводных штифтов. Если через возбуждающую катушку протекает постоянный ток, анкерная пластина притягивается к корпусу магнита. Если муфта отключается, пластина выталкивается подпружиненными штифтами на фланце дистанционной втулки. Регулировочная гайка позволяет регулировать ширину воздушного зазора между корпусом магнита и анкерной пластиной. Ширина воздушного зазора влияет на размер передаваемого крутящего момента. Для его точной регулировки требуется набор щупов. Управляющий ток подается на коллекторные кольца через щетки, бронзовые для смазываемой среды и медно-графитовые - для сухой среды. Дистанционная втулка ограничивает крайнее положение анкера. Возбуждающая катушка встроена в корпус магнита. В муфте ELK выходы катушки возбуждения соединены с двумя коллекторными кольцами.

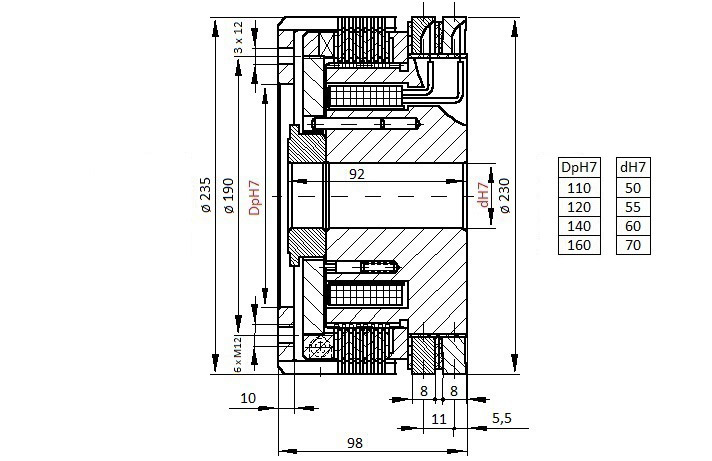

Муфта ELK 63Муфта ELK 63 - схема
Mном Mстат Ø D Ø Dk Ø Dt Lv-0,1 Lk Sp Š Ø K I Ik S Air gap Air gap tolerance Типоразмер муфты   dH7     DpH7     Рабочая среда муфты     Uкат   Iкат Pкат nmax Масса Jвнутр Jвнеш
Нм Нм мм мм мм мм мм мм n x M n x мм мм мм мм мм мм     мм     мм           В   А Вт мин-1 кг кгм2 кгм2

630 900 235 230 190 92 98 10 6 x M12 3 x 12 5,5 11 8 0,5 -0,15 ELK 63                     24   2,90 69,6 1750 22,9 0,1350 0,0420

Диаметр муфты под вал   50
  55
  60
  70
Диаметр расточки поводка муфты     110
    120
    140
    160
Рабочая среда муфты     воздух
    масло
Напряжение постоянного тока электропитания муфты     24   Стандартное напряжение


Образец правильного обозначения муфты при размещении заказа   ELK 63   70     160     воздух     24 В
