Муфта ELK

Электромагнитные многодисковые муфты ELK передают крутящий момент посредством трения нескольких дисков, которые зажимаются и освобождаются при помощи электромагнита. Муфты соединяют ведущую часть приводной машины (двигателя) с ведомой частью. Электромагнитные многодисковые муфты имеют очень малые размеры относительно передаваемого крутящего момента. Муфты ELK характеризуются быстрым увеличением крутящего момента до номинального значения и небольшим временем запаздывания муфты. Таким образом, электромагнитные многодисковые муфты быстро реагируют на управляющий импульс и повышают точность и производительность машин без каких-либо передающих элементов. Применение этих муфт ELK уменьшает размеры и массу приводных узлов. Корпус с фланцем (поводок муфты) легко соединяется с ведомой частью машины. Вместе с внешними дисками он создает ведомую часть муфты. Корпус магнита, в котором задействованы внутренние многодисковые пластины, создает приводную часть. Внутренние многослойные пластины покрыты слоем фрикционного материала в соответствии с типом операции (смазанной или сухой), который увеличивает срок службы дисков при необходимом уровне трения. Анкерная пластина соединена с корпусом магнита с помощью приводных штифтов. Если через возбуждающую катушку протекает постоянный ток, анкерная пластина притягивается к корпусу магнита. Если муфта отключается, пластина выталкивается подпружиненными штифтами на фланце дистанционной втулки. Регулировочная гайка позволяет регулировать ширину воздушного зазора между корпусом магнита и анкерной пластиной. Ширина воздушного зазора влияет на размер передаваемого крутящего момента. Для его точной регулировки требуется набор щупов. Управляющий ток подается на коллекторные кольца через щетки, бронзовые для смазываемой среды и медно-графитовые - для сухой среды. Дистанционная втулка ограничивает крайнее положение анкера. Возбуждающая катушка встроена в корпус магнита. В муфте ELK выходы катушки возбуждения соединены с двумя коллекторными кольцами.

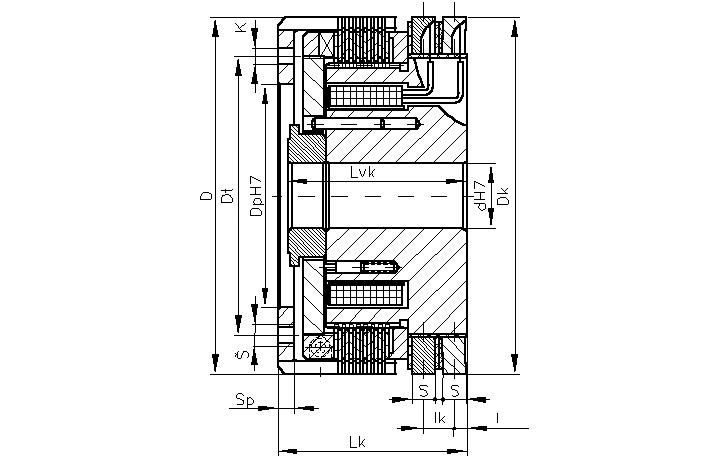

Муфта ELKМуфта ELK - схема
Mном Mстат Ø D Ø Dk Ø Dt Lv-0,1 Lk Sp Š Ø K I Ik S Air gap Air gap tolerance Типоразмер муфты   dH7     DpH7     Рабочая среда муфты     Uкат   Iкат Pкат nmax Масса Jвнутр Jвнеш
Нм Нм мм мм мм мм мм мм n x M n x мм мм мм мм мм мм     мм     мм           В   А Вт мин-1 кг кгм2 кгм2

6,3 9 90 90 70 51 53 5 4 x M6 2 x 6 5 10 7 0,3 -0,1 ELK 0,6                     24   0,75 18,0 3000 1,8 0,0010 0,0004


12 18 100 100 80 53 56 5 4 x M6 2 x 6 5 10 7 0,3 -0,1 ELK 1,2                     24   1,05 25,2 3000 2,4 0,0017 0,0007


25 35,5 110 110 85 56 59 5 4 x M6 2 x 6 5 10 7 0,3 -0,1 ELK 2,5                     24   1,20 28,8 3000 3,1 0,0030 0,0012


40 56 120 120 95 59 63 6 6 x M6 3 x 6 5 10 7 0,3 -0,1 ELK 4                     24   1,25 30,0 3000 4,0 0,0040 0,0020


63 90 132 132 105 61 66 7 6 x M8 3 x 8 6 10 7 0,3 -0,1 ELK 6,3                     24   1,40 33,6 3000 4,9 0,0070 0,0025


100 140 147 145 115 64 69 7 6 x M8 3 x 8 6 10 7 0,35 -0,15 ELK 10                     24   1,65 39,6 3000 6,5 0,0110 0,0045


160 224 162 160 130 68 73 7 6 x M8 3 x 8 5 10 7 0,4 -0,15 ELK 16                     24   1,85 44,4 2500 8,4 0,0180 0,0080


250 355 182 180 150 75 80 8 6 x M10 3 x 10 5,5 11 8 0,4 -0,15 ELK 25                     24   2,50 60,0 2200 11,7 0,0370 0,0150


400 560 202 200 165 82 88 9 6 x M10 3 x 10 5,5 11 8 0,4 -0,15 ELK 40                     24   2,45 59,0 2000 15,1 0,0670 0,0220


630 900 235 230 190 92 98 10 6 x M12 3 x 12 5,5 11 8 0,5 -0,15 ELK 63                     24   2,90 69,6 1750 22,9 0,1350 0,0420

ELK : ELK 0,6 ELK 1,2 ELK 2,5 ELK 4 ELK 6,3 ELK 10 ELK 16 ELK 25 ELK 40 ELK 63
