Тормоз EKP

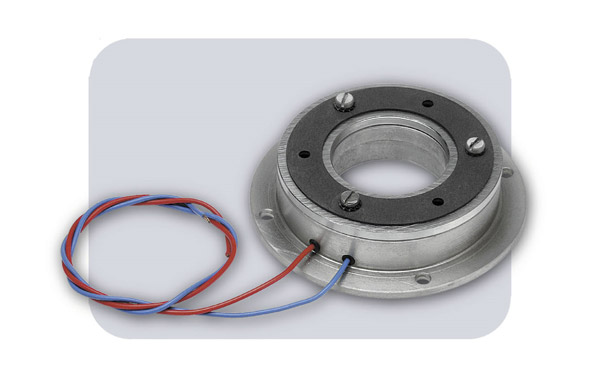

Тормоз EKP состоит из ведомой части и фиксированного электромагнита. Ведомая часть содержит якорь с профильными пружинами. В пружинах выполнены три отверстия для захвата ведомой части тормоза. Пружины предназначены для выталкивания якоря из электромагнита и фиксации его в этом положении. Катушка электромагнита управляется постоянным током с напряжением 24 В (или другим напряжением по согласованию с производителем). Управляющее напряжение подается на свободные проводники электромагнита. Для улучшения трения на лицевой части электромагнита расположена накладка из фрикционного материала, не содержащего асбест. Во фланце выполнены 4 отверстия для фиксации неподвижной части тормоза.

Тормоз EKP не нуждается в регулировке. Постоянство воздушного зазора между якорем и электромагнитом обеспечивается конструктивно. Тормоз практически не имеет остаточного момента. В выключенном состоянии тормоз EKP не изнашивается и не перегревается, поэтому он может быть выключенным неограниченное время.

Тормоз EKP

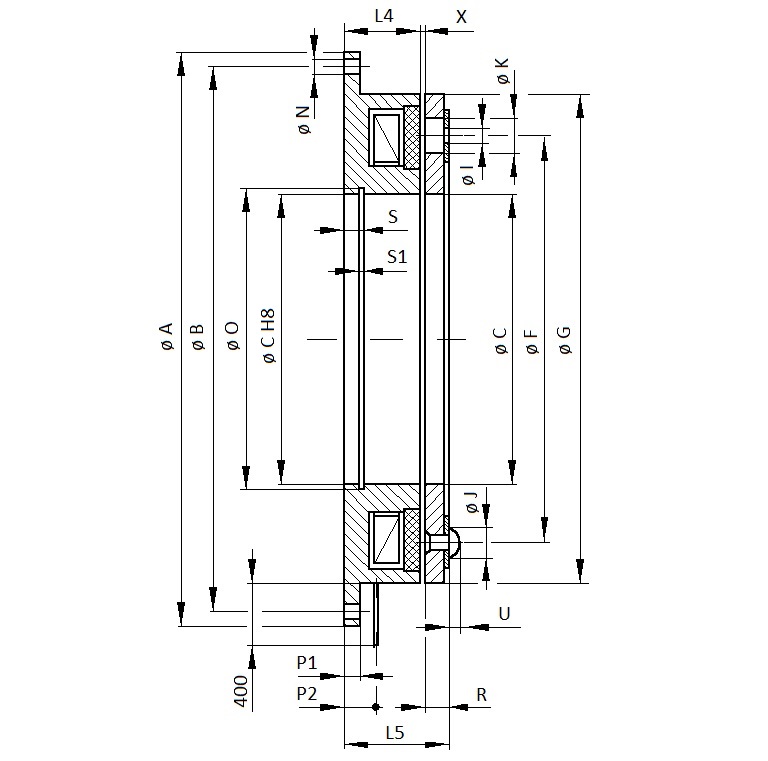

Тормоз EKP - схема
Mном Mстат Ø A Ø B Ø C Ø F Ø G Ø I Ø J Ø K Ø N Ø O L5 L4 P1 P2 R S S1 U X Типоразмер тормоза   Uкат   Iкат Pкат nmax Масса J
Нм Нм мм мм мм мм мм n x мм мм мм n x мм мм мм мм мм мм мм мм мм мм мм     В   А Вт мин-1 кг кгм2

30 36 125 112 52 76 100 3 x 5,1 8,5 11,5 4 x 6,5 55 28 22 4 8 5,8 5 2,15 4,3 0,2 EKP 3       0,74 17,8 3000 1,35 -


40 48 144 132 55 93 119 3 x 5,1 8,5 11,5 4 x 6,5 58 29,5 22 3 7 7,2 5,15 2,15 4,5 0,3 EKP 4       0,87 21,0 3000 1,55 0,0010


63 75 158 145 62 104 132 3 x 6,1 10 15 4 x 6,5 65 32 24 4 8 7,7 6,15 2,15 5,4 0,3 EKP 6,3       1,02 24,7 3000 2,3 0,0021


100 120 182 166 75 112 149 3 x 8,1 13 20 4 x 8,5 78 35,5 26 4 8 9,2 6,65 2,65 6,2 0,3 EKP 10       1,39 33,4 2600 3,5 0,0028


160 185 210 195 90 134 178 3 x 8,1 13 20 4 x 8,5 93,5 41 30 5 9 10,7 7,15 3,15 6,2 0,3 EKP 16       1,46 35,0 2200 5,0 0,0065


250 290 235 218 100 150 200 3 x 10,1 16 25 4 x 8,5 103,5 48,1 36 5 10 11,7 7,15 3,15 7 0,4 EKP 25       1,79 43,0 1800 7,3 0,0130
