Двухступенчатый редуктор ALBOX ALFA
Модельный ряд двухступенчатых редукторов ALBOX ALFA содержит десять типоразмеров, образованных парными комбинациями одноступенчатых редукторов ALBOX ALFA.
Корпуса редукторов ALBOX ALFA состоят из двух одинаковых половин, изготовленных из алюминиевого сплава и соединенных друг с другом болтами
Внутри корпуса редуктора на однорядных шариковых подшипниках установлены шестерни и валы с зубчатыми колесами. Поверхность зубчатых колес азотирована, ресурс колес рассчитан на 25000 часов работы.
Шестерни и зубчатые колеса смазываются при помощи масляных ванн, которые имеются в каждой ступени редуктора.
Внутреннее пространство отдельных ступеней в местах крепления валов изолировано армированными манжетами для валов.
Редукторы ALBOX ALFA могут применяться в любом пространственном положении. Для заливки и последующей замены масла следует заранее правильно расположить заливные и сливные пробки: заливная пробка (с воздуховыпускным отверстием) должна быть расположены выше, а сливная пробка – в днище ступени редуктора. Масло следует заливать до контрольного уровня масляного болта.
Потребный объем масла для ступеней редуктора ALBOX ALFA
Габарит ступени редуктора ALBOX ALFA | ||
63 | 0,25 л | 0,51 л |
80 | 0,30 л | 0,70 л |
100 | 0,50 л | 1,30 л |
125 | 0,90 л | 2,10 л |
160 | 1,80 л | 4,90 л |
200 | 3,00 л | 8,50 л |
Внимание! Редукторы ALBOX ALFA поставляются без масла в силу экологических запретов, установленных в Европейском Союзе на транспортировку опасных грузов! Запускать редуктор без предварительной заливки масла категорически запрещено!
Передаточные числа двухступенчатых редукторов ALBOX ALFA представлены в виде типового ряда: 6,3; 8; 10; 12,5; 16; 20 и 25. Передаточные числа для каждого типоразмера редуктора ALBOX ALFA приведены в таблице.
Типоразмер редуктора | Передаточное отношение редуктора | ||||||
6,3 | 8 | 10 | 12,5 | 16 | 20 | 25 | |
LBOX ALFA 63/63 | |||||||
ALBOX ALFA 63/80 | |||||||
ALBOX ALFA 63/100 | |||||||
ALBOX ALFA 80/100 | |||||||
ALBOX ALFA 80/125 | |||||||
ALBOX ALFA 100/125 | |||||||
ALBOX ALFA 100/160 | |||||||
ALBOX ALFA 125/160 | |||||||
ALBOX ALFA 125/200 | |||||||
ALBOX ALFA 160/200 | |||||||
Выходной вал редуктора ALBOX ALFA может быть как массивным, так и полым. Размеры полого вала для всех типоразмеров последней ступени редуктора указаны в таблице.
Размеры полого вала | Габарит выходной (последней) ступени редуктора ALBOX ALFA | |||||||||||||
мм | 63 | 80 | 100 | 125 | 160 | 200 | ||||||||
Ø d H7 | 18 | 22 | 28 | 28 | 32 | 32 | 45 | 45 | 55 | 55 | 70 | 70 | 80 | |
b P9 | 6 | 8 | 8 | 10 | 10 | 14 | 14 | 16 | 16 | 20 | 20 | 22 | ||
h | 20,5 | 24,5 | 30,9 | 30,9 | 35,3 | 35,3 | 48,5 | 48,5 | 58,8 | 58,8 | 74,6 | 74,6 | 85,5 | |
Ø D | 40 | 45 | 65 | 85 | 110 | 140 | ||||||||
L | 80 | 108 | 122 | 132 | 152 | 170 | ||||||||

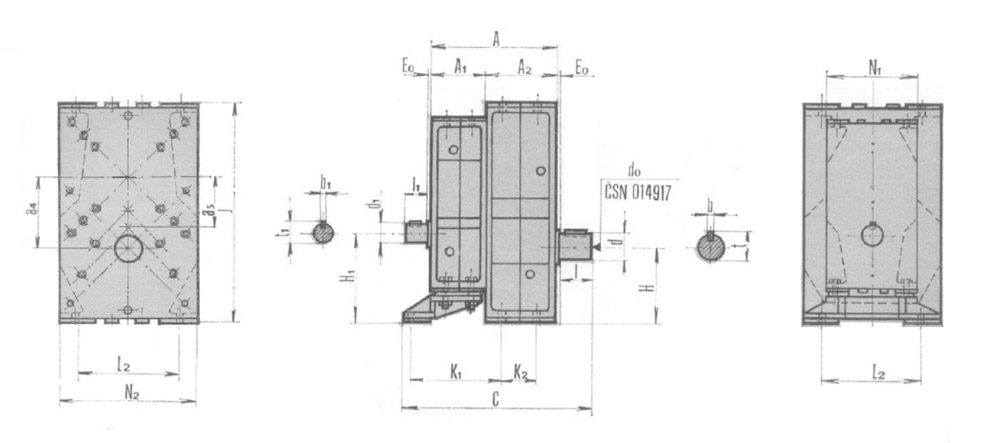

Существует два исполнения редукторов ALBOX ALFA в части его крепления: исполнение с опорой (подпятником) и фланцевое исполнение. Редукторы фланцевого исполнения крепятся болтами к приводимому оборудованию через сквозные отверстия, которые имеются в корпусе редуктора со стороны выходного вала.
Основные размеры | Размеры валов | Типоразмер редуктора | Mасса редуктора | ||||||||||||||||||||||||
A | A1 | A2 | C | E0 | H | H1 | J | a4 | a5 | K1 | K2 | L2 | N1 | N2 | d | d0 | l | b | t | d1 | l1 | b1 | t1 | ||||
мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кг | |||
160 | 80 | 80 | 234 | 2 | 90 | 90 | 243 | 63 | 28 | 126 | 160 | 160 | 28j6 | M10 | 42 | 8 | 30,9 | 18j6 | 28 | 6 | 20,5 | ALBOX ALFA 63/63 | 11,7 | ||||
188 | 80 | 108 | 292 | 2 | 100 | 117 | 280 | 80 | 63 | 138 | 40 | 150 | 160 | 184 | 38k6 | M12 | 58 | 10 | 41,3 | 18j6 | 28 | 6 | 20,5 | ALBOX ALFA 63/80 | 17,9 | ||
202 | 80 | 122 | 335 | 2 | 125 | 162 | 350 | 100 | 63 | 140 | 50 | 190 | 160 | 230 | 50m6 | M16 | 82 | 14 | S3,5 | 18j6 | 28 | 6 | 20,5 | ALBOX ALFA 63/100 | 26,1 | ||
230 | 108 | 122 | 365 | 2 | 125 | 145 | 350 | 100 | 80 | 170 | 50 | 190 | 184 | 230 | 50m6 | M16 | 82 | 14 | S3,5 | 22j6 | 36 | 6 | 24,5 | ALBOX ALFA 80/100 | 32,8 | ||
240 | 108 | 132 | 400 | 2 | 150 | 195 | 425 | 125 | 100 | 173 | 54 | 220 | 184 | 280 | 60m6 | M20 | 105 | 18 | 64,2 | 22j6 | 36 | 6 | 24,5 | ALBOX ALFA 80/125 | 51,0 | ||
254 | 122 | 132 | 412 | 2 | 150 | 175 | 425 | 125 | 100 | 185 | 54 | 220 | 230 | 280 | 60m6 | M20 | 105 | 18 | 64,2 | 28j6 | 42 | 8 | 30,9 | ALBOX ALFA 100/125 | 56,2 | ||
274 | 122 | 152 | 445 | 2 | 190 | 250 | 535 | 160 | 125 | 202 | 60 | 295 | 230 | 355 | 75m6 | M20 | 105 | 20 | 79,6 | 28j6 | 42 | 8 | 30,9 | ALBOX ALFA 100/160 | 88,0 | ||
284 | 132 | 152 | 452 | 2 | 190 | 225 | 535 | 160 | 125 | 209 | 60 | 295 | 280 | 355 | 75m6 | M20 | 105 | 20 | 79,6 | 32k6 | 58 | 10 | 35,3 | ALBOX ALFA 125/160 | 101,3 | ||
302 | 132 | 170 | 505 | 2 | 225 | 300 | 650 | 200 | 160 | 218 | 70 | 350 | 280 | 424 | 95m6 | M20 | 130 | 25 | 100,3 | 32k6 | 58 | 10 | 35,3 | ALBOX ALFA 125/200 | 142,0 | ||
322 | 152 | 170 | 523 | 2 | 225 | 265 | 650 | 200 | 160 | 236 | 70 | 350 | 355 | 424 | 95m6 | M20 | 130 | 25 | 100,3 | 45k6 | 82 | 14 | 48,5 | ALBOX ALFA 160/200 | 168,8 | ||
