Одноступенчатый редуктор ALBOX ALFA
Модельный ряд одноступенчатых редукторов ALBOX ALFA содержит пять типоразмеров с расстояниями между осями зубчатых колес 63, 80, 100, 125 и 160 мм.
Корпуса редукторов ALBOX ALFA состоят из двух одинаковых половин, изготовленных из алюминиевого сплава и соединенных друг с другом болтами
Внутри корпуса редуктора на однорядных шариковых подшипниках установлены шестерни и валы с зубчатыми колесами. Поверхность зубчатых колес азотирована, ресурс колес рассчитан на 25000 часов работы.
Шестерни и зубчатые колеса смазываются при помощи масляных ванн, которые имеются в каждой ступени редуктора.
Внутреннее пространство отдельных ступеней в местах крепления валов изолировано армированными манжетами для валов.
Редукторы ALBOX ALFA могут применяться в любом пространственном положении. Для заливки и последующей замены масла следует заранее правильно расположить заливные и сливные пробки: заливная пробка (с воздуховыпускным отверстием) должна быть расположены выше, а сливная пробка – в днище ступени редуктора. Масло следует заливать до контрольного уровня масляного болта.
Потребный объем масла для ступеней редуктора ALBOX ALFA
Габарит ступени редуктора ALBOX ALFA | ||
63 | 0,25 л | 0,51 л |
80 | 0,30 л | 0,70 л |
100 | 0,50 л | 1,30 л |
125 | 0,90 л | 2,10 л |
160 | 1,80 л | 4,90 л |
200 | 3,00 л | 8,50 л |
Внимание! Редукторы ALBOX ALFA поставляются без масла в силу экологических запретов, установленных в Европейском Союзе на транспортировку опасных грузов! Запускать редуктор без предварительной заливки масла категорически запрещено!
Передаточные числа одноступенчатых редукторов ALBOX ALFA представлены в виде типового ряда: 2,5; 3,15; 4 и 5. Передаточные числа для каждого типоразмера редуктора ALBOX ALFA приведены в таблице.
Типоразмер редуктора | Передаточное отношение редуктора | |||
2,5 | 3,15 | 4 | 5 | |
ALBOX ALFA 63 | ||||
ALBOX ALFA 80 | ||||
ALBOX ALFA 100 | ||||
ALBOX ALFA 125 | ||||
ALBOX ALFA 160 | ||||
Выходной вал редуктора ALBOX ALFA может быть как массивным, так и полым. Размеры полого вала для всех типоразмеров последней ступени редуктора указаны в таблице.
Размеры полого вала | Габарит выходной (последней) ступени редуктора ALBOX ALFA | |||||||||||||
мм | 63 | 80 | 100 | 125 | 160 | 200 | ||||||||
Ø d H7 | 18 | 22 | 28 | 28 | 32 | 32 | 45 | 45 | 55 | 55 | 70 | 70 | 80 | |
b P9 | 6 | 8 | 8 | 10 | 10 | 14 | 14 | 16 | 16 | 20 | 20 | 22 | ||
h | 20,5 | 24,5 | 30,9 | 30,9 | 35,3 | 35,3 | 48,5 | 48,5 | 58,8 | 58,8 | 74,6 | 74,6 | 85,5 | |
Ø D | 40 | 45 | 65 | 85 | 110 | 140 | ||||||||
L | 80 | 108 | 122 | 132 | 152 | 170 | ||||||||
Существует два исполнения редукторов ALBOX ALFA в части его крепления: исполнение с опорой (подпятником) и фланцевое исполнение. Редукторы фланцевого исполнения крепятся болтами к приводимому оборудованию через сквозные отверстия, которые имеются в корпусе редуктора со стороны выходного вала.

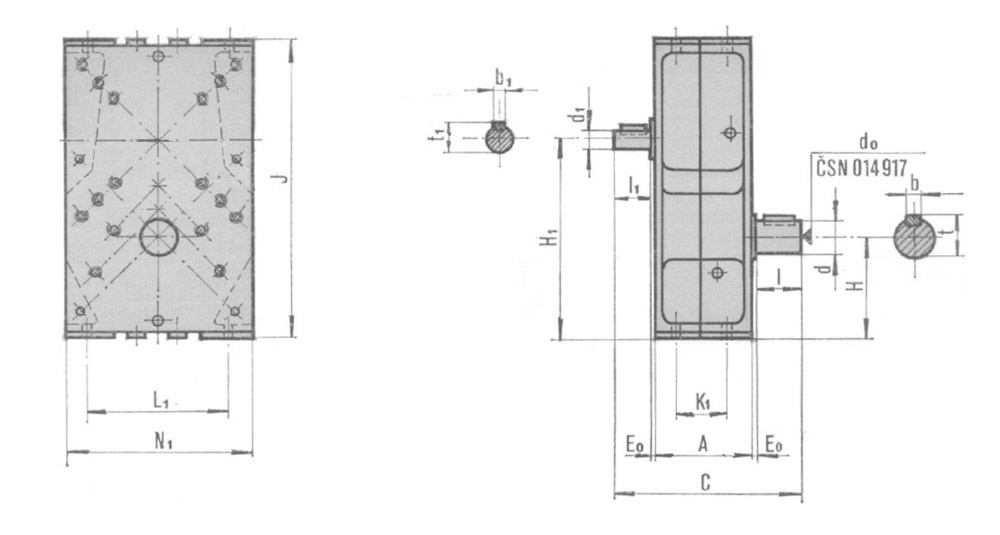

Основные размеры | Размеры валов | Типоразмер редуктора | Mасса редуктора | ||||||||||||||||||
A | C | E0 | H | H1 | J | L1 | N1 | K1 | d | d0 | l | b | t | d1 | l1 | b1 | t1 | ||||
мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кг | |||
80 | 154 | 2 | 90 | 153 | 243 | 126 | 160 | 28 | 28j6 | M10 | 42 | 8 | 30,9 | 18j6 | 28 | 6 | 20,5 | ALBOX ALFA 63 | 6,1 | ||
108 | 206 | 2 | 100 | 180 | 280 | 150 | 184 | 40 | 38k6 | Ml2 | 58 | 10 | 41,3 | 22j6 | 36 | 6 | 24,5 | ALBOX ALFA 80 | 12,3 | ||
122 | 250 | 2 | 125 | 225 | 350 | 190 | 230 | 50 | 50m6 | M16 | 82 | 14 | 53,5 | 28j6 | 42 | 8 | 30,9 | ALBOX ALFA 100 | 21,5 | ||
132 | 299 | 2 | 150 | 275 | 425 | 220 | 280 | 54 | 60m6 | M20 | 105 | 18 | 64,2 | 32k6 | 58 | 10 | 35,3 | ALBOX ALFA 125 | 36,8 | ||
152 | 343 | 2 | 190 | 350 | 535 | 295 | 355 | 60 | 75m6 | M20 | 105 | 20 | 79,6 | 45k6 | 82 | 14 | 48,5 | ALBOX ALFA 160 | 68,5 | ||
