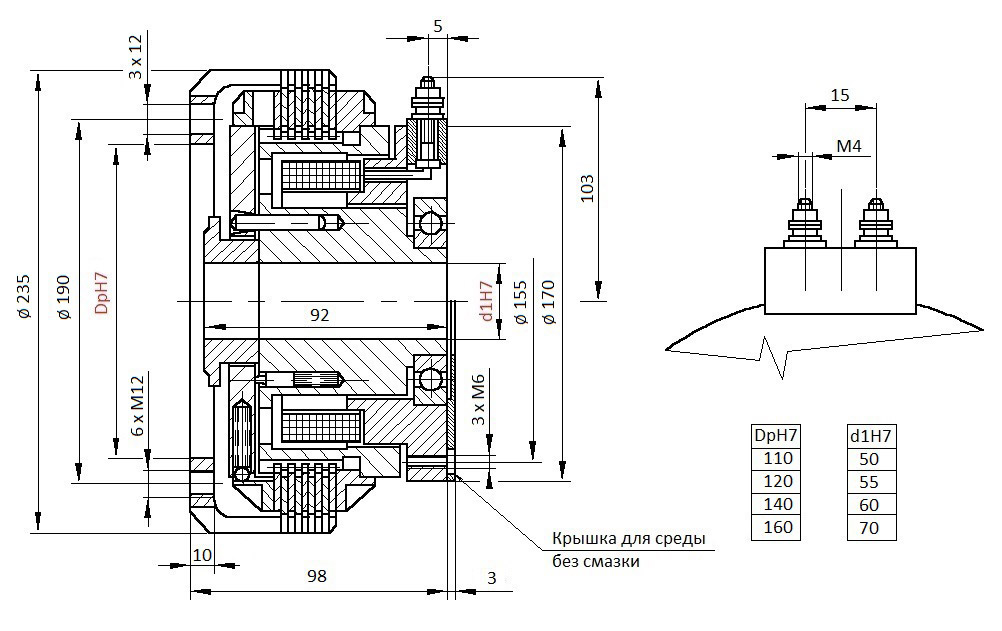

Муфта ELA 63

Муфта ELA состоит из неподвижного корпуса, ведущей и ведомой частей. Ведущая часть муфты является магнитным телом, которая вызывает движение штифтов, распорной втулки и анкерной пластины с регулировочной гайкой и комплекта внутренних пластин. Пластины имеют фрикционные накладки, ​​соответствующие рабочей среде (масляная или воздушная).

Катушка возбуждения муфты ELA устанавливается на держателе в неподвижном корпусе муфты, который связан с магнитным телом муфты посредством шарикового подшипника. Неподвижный корпус также имеет клеммы питания возбуждающего тока.

При подаче тока на катушку возбуждения вращающийся магнитный корпус притягивает к себе анкер, а регулировочная гайка сжимает комплекты внутренних и наружных пластин. Крутящий момент передается посредством возникающих сил трения между пластинами. После прерывания тока штифты выталкивают анкерную пластину и пластины постепенно освобождаются.

Муфта ELA настраивается простым способом. Алюминиевая регулировочная гайка имеет 24 паза на своей внутренней поверхности, а на анкерной пластине имеется специальный фиксатор, который надежно предотвращает нежелательное вращение гайки. Нажимая на радиальные ребра гайки, фиксацию можно преодолеть, а гайку провернуть в обоих направлениях на один шаг. Поскольку шаг резьбы гайки составляет 1,5 мм, то при повороте регулировочной гайки на один шаг (1/24 от окружности) воздушный зазор изменяется на 0,0625 мм.

Преимущества неразъемных муфт ELA

• Ток возбуждения подается непосредственно на клеммы катушки возбуждения, для муфты ELA не нужны щетки и щеткодержатели;
• Устраняются возможные проблемы с подачей тока возбуждения, не нужно проверять износ щетки и заменять их;
• Муфты ELA имеют регулировочную гайку и пластины из алюминиевого сплава (в 5 раз легче чем у муфты ELK). Это значительно уменьшает момент инерции анкерной пластины с регулировочной гайкой, а также устраняет возможные трудности с приводными штифтами при отключении муфты;
• Обе алюминиевые панели направляют магнитный поток в рабочие области и уменьшают его дисперсию;
• Совершенно новая удобная конструкция регулировочной гайки;
• Регулировка муфты очень проста даже в труднодоступных местах, нет необходимости использовать дополнительные приспособления;
• Момент инерции магнитного тела и связанных с ним деталей несколько уменьшился за счет алюминиевых частей, что ускоряет остановку муфты;
• Внутренние и наружные пластины и, следовательно, запасные части идентичны существующим муфтам;
• Корпус муфты ELA идентичен корпусу муфты ELK по всем присоединительным размерам, диаметру поводка, размерам магнита и габариту конструкции;
• Совпадение передаваемых крутящих моментов у муфт ELA и ELK.

Можно сказать, что муфты ELA взаимозаменяемы с муфтами ELK с более высоким качеством как функционального, так и технического дизайна.
