Муфта ELA 2

Муфта ELA состоит из неподвижного корпуса, ведущей и ведомой частей. Ведущая часть муфты является магнитным телом, которая вызывает движение штифтов, распорной втулки и анкерной пластины с регулировочной гайкой и комплекта внутренних пластин. Пластины имеют фрикционные накладки, ​​соответствующие рабочей среде (масляная или воздушная).

Катушка возбуждения муфты ELA устанавливается на держателе в неподвижном корпусе муфты, который связан с магнитным телом муфты посредством шарикового подшипника. Неподвижный корпус также имеет клеммы питания возбуждающего тока.

При подаче тока на катушку возбуждения вращающийся магнитный корпус притягивает к себе анкер, а регулировочная гайка сжимает комплекты внутренних и наружных пластин. Крутящий момент передается посредством возникающих сил трения между пластинами. После прерывания тока штифты выталкивают анкерную пластину и пластины постепенно освобождаются.

Муфта ELA настраивается простым способом. Алюминиевая регулировочная гайка имеет 24 паза на своей внутренней поверхности, а на анкерной пластине имеется специальный фиксатор, который надежно предотвращает нежелательное вращение гайки. Нажимая на радиальные ребра гайки, фиксацию можно преодолеть, а гайку провернуть в обоих направлениях на один шаг. Поскольку шаг резьбы гайки составляет 1,5 мм, то при повороте регулировочной гайки на один шаг (1/24 от окружности) воздушный зазор изменяется на 0,0625 мм.

Преимущества неразъемных муфт ELA

  • Ток возбуждения подается непосредственно на клеммы катушки возбуждения, для муфты ELA не нужны щетки и щеткодержатели;
  • Устраняются возможные проблемы с подачей тока возбуждения, не нужно проверять износ щетки и заменять их;
  • Муфты ELA имеют регулировочную гайку и пластины из алюминиевого сплава (в 5 раз легче чем у муфты ELK). Это значительно уменьшает момент инерции анкерной пластины с регулировочной гайкой, а также устраняет возможные трудности с приводными штифтами при отключении муфты;
  • Обе алюминиевые панели направляют магнитный поток в рабочие области и уменьшают его дисперсию;
  • Совершенно новая удобная конструкция регулировочной гайки;
  • Регулировка муфты очень проста даже в труднодоступных местах, нет необходимости использовать дополнительные приспособления;
  • Момент инерции магнитного тела и связанных с ним деталей несколько уменьшился за счет алюминиевых частей, что ускоряет остановку муфты;
  • Внутренние и наружные пластины и, следовательно, запасные части идентичны существующим муфтам;
  • Корпус муфты ELA идентичен корпусу муфты ELK по всем присоединительным размерам, диаметру поводка, размерам магнита и габариту конструкции;
  • Совпадение передаваемых крутящих моментов у муфт ELA и ELK.

Можно сказать, что муфты ELA взаимозаменяемы с муфтами ELK с более высоким качеством как функционального, так и технического дизайна.

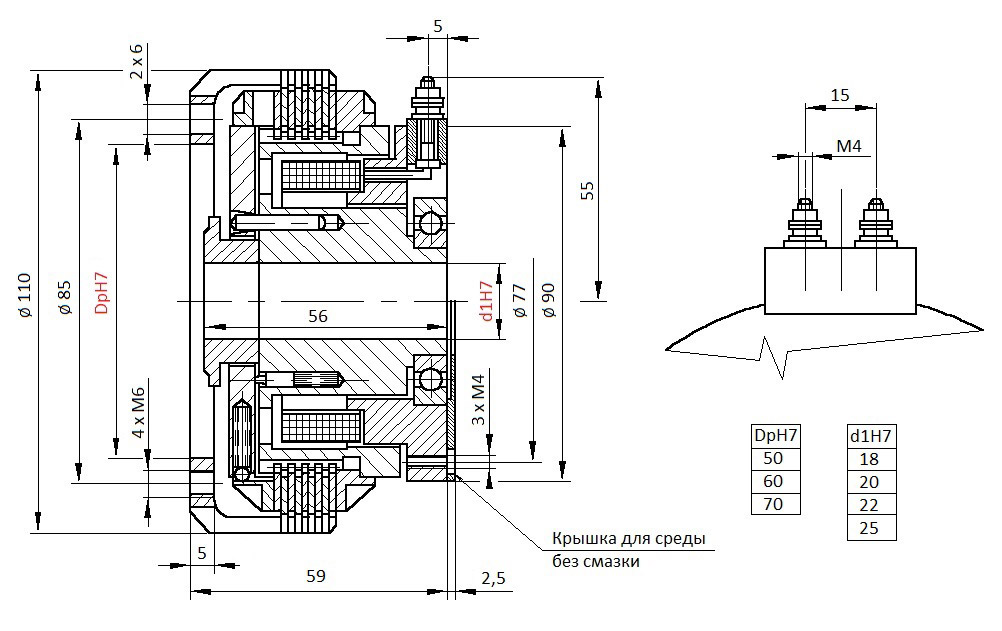

Муфта ELA 2Муфта ELA 2 - схема
Mном Moil Mdry Ø D Ø Dt Ø D1 Ø Ds Š Ø K S L L1-0,1 A Sp B C Air gap oil Air gap dry Air gap tol. Типоразмер муфты   d1H7     DpH7     Рабочая среда муфты     Uкат   Iкат Pкат nmax M Jвнутр Jвнеш
Нм Нм Нм мм мм мм мм n x M n x мм n x M мм мм мм мм мм мм мм мм мм     мм     мм           В   А Вт мин-1 кг кгм2 кгм2

20 28 25 110 85 90 77 4 x M6 2 x 6 3 x M4 59 56 55 5 5 2,5 0,3 0,6 -0,1 ELA 2                     24   1,20 28,8 3000 2,5 0,00225 0,00095

Диаметр муфты под вал   18
  20
  22
  25
Диаметр расточки поводка муфты     50
    60
    70
Рабочая среда муфты     воздух
    масло
Напряжение постоянного тока электропитания муфты     24   Стандартное напряжение


Образец правильного обозначения муфты при размещении заказа   ELA 2   20     70     воздух     24 В
