Муфта EKS 16

Муфта EKS состоит из ведущей и ведомой частей, а также из фиксированного сердечника электромагнита. Ведущая часть образуется корпусом муфты. Для улучшения фрикционных свойств поверхность трения образуется фрикционными материалами, не содержащими асбест. На лицевой части корпуса расположена поверхность трения, закрепляемая двумя винтами. Ведомая часть муфты образуется якорем с закрепленными пружинами. В пружинах выполнены три отверстия для сцепления с ведомой частью оборудования. Пружины обеспечивают отталкивание якорной пластины от корпуса муфты и поддержание такого положения. Электромагнит управляется постоянным током 24 В или другого напряжения по согласованию. Управляющий ток подается на открытые проводники электромагнита. На фланце выполнены 4 отверстия для связи с неподвижной частью оборудования. Муфта EKS не нуждается в регулировке. Постоянство воздушного зазора обеспечивается конструктивно. Муфта практически не имеет остаточного момента вращения. В отключенном состоянии, она не изнашивается и не нагревается, следовательно, муфта может неограниченно долго находиться в отключенном

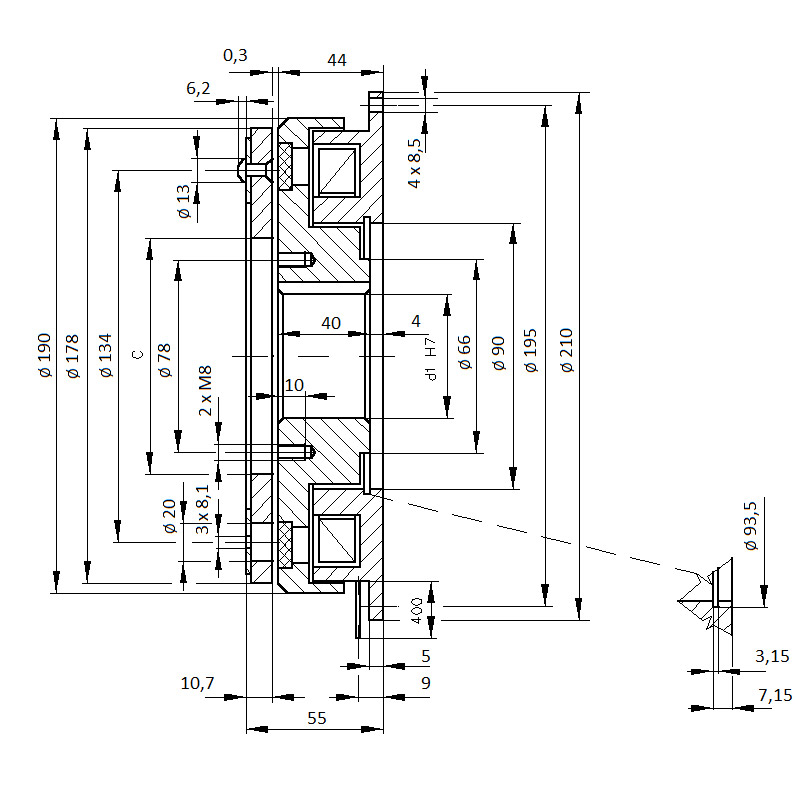

Муфта EKS 16Муфта EKS 16 - схема
Mном Mстат Ø A Ø B Ø C Ø D Ø E Ø F Ø G Ø H Ø I Ø J Ø K M Ø N Ø O L L1 L2 L3 P1 P2 R S S1 T U X Типо- размер муфты   d1H7     Uкат   Iкат Pкат nmax M Jкорп Jякор
Нм Нм мм мм мм мм мм мм мм мм nxмм мм мм nxM nxмм мм мм мм мм мм мм мм мм мм мм мм мм мм     мм     В   А Вт мин-1 кг кгм2 кгм2

160 185 210 195 90 66 78 134 178 190 3x8,1 13 20 2xM8 4x8,5 93,5 40 4 55 44 5 9 10,7 7,15 3,15 10 6,2 0,3 EKS 16         24   2,37 56,9 2200 8,6 0,0152 0,0065

Диаметр муфты под вал min   30
max   48
Напряжение постоянного тока электропитания муфты     24   Стандартное напряжение


Образец правильного обозначения муфты при размещении заказа   EKS 16   45     24 В
