Муфта EKS 10

Муфта EKS состоит из ведущей и ведомой частей, а также из фиксированного сердечника электромагнита. Ведущая часть образуется корпусом муфты. Для улучшения фрикционных свойств поверхность трения образуется фрикционными материалами, не содержащими асбест. На лицевой части корпуса расположена поверхность трения, закрепляемая двумя винтами. Ведомая часть муфты образуется якорем с закрепленными пружинами. В пружинах выполнены три отверстия для сцепления с ведомой частью оборудования. Пружины обеспечивают отталкивание якорной пластины от корпуса муфты и поддержание такого положения. Электромагнит управляется постоянным током 24 В или другого напряжения по согласованию. Управляющий ток подается на открытые проводники электромагнита. На фланце выполнены 4 отверстия для связи с неподвижной частью оборудования. Муфта EKS не нуждается в регулировке. Постоянство воздушного зазора обеспечивается конструктивно. Муфта практически не имеет остаточного момента вращения. В отключенном состоянии, она не изнашивается и не нагревается, следовательно, муфта может неограниченно долго находиться в отключенном

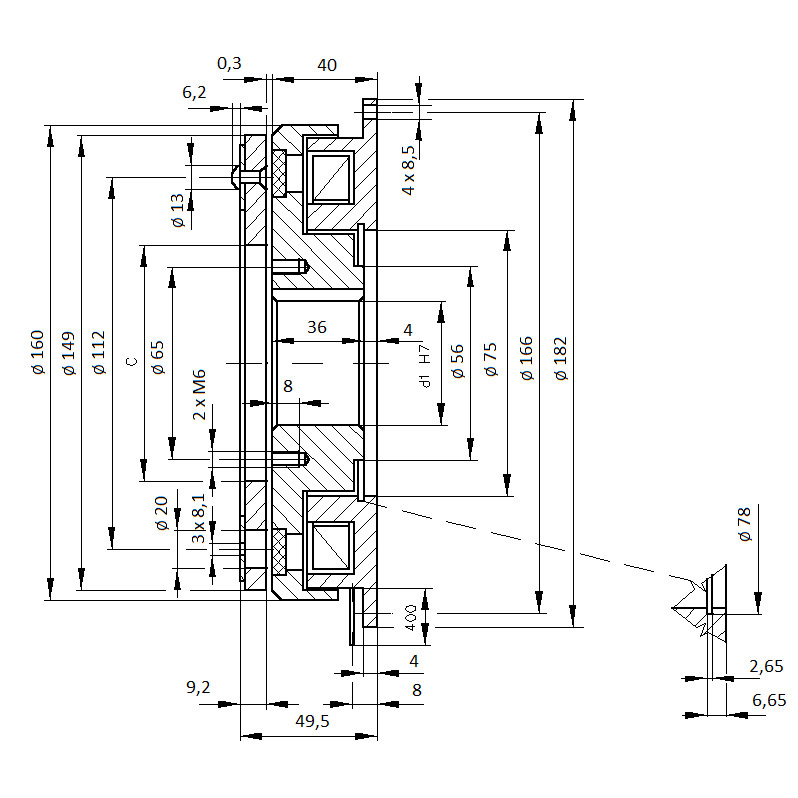

Муфта EKS 10Муфта EKS 10 - схема
Mном Mстат Ø A Ø B Ø C Ø D Ø E Ø F Ø G Ø H Ø I Ø J Ø K M Ø N Ø O L L1 L2 L3 P1 P2 R S S1 T U X Типо- размер муфты   d1H7     Uкат   Iкат Pкат nmax M Jкорп Jякор
Нм Нм мм мм мм мм мм мм мм мм nxмм мм мм nxM nxмм мм мм мм мм мм мм мм мм мм мм мм мм мм     мм     В   А Вт мин-1 кг кгм2 кгм2

100 120 182 166 75 56 65 112 149 160 3x8,1 13 20 2xM6 4x8,5 78 36 4 49,5 40 4 8 9,2 6,65 2,65 8 6,2 0,3 EKS 10         24   1,92 46,0 2600 5,5 0,0072 0,0028

Диаметр муфты под вал min   25
max   42
Напряжение постоянного тока электропитания муфты     24   Стандартное напряжение


Образец правильного обозначения муфты при размещении заказа   EKS 10   40     24 В
