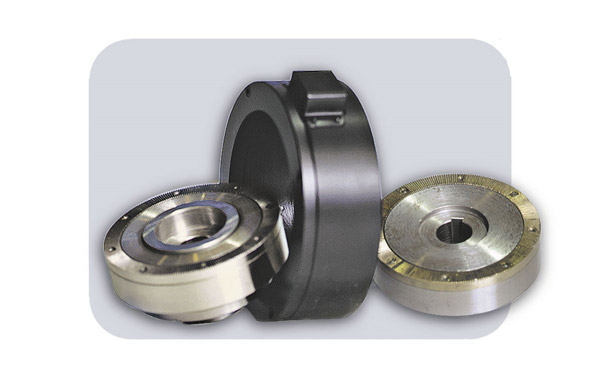

Муфта EZB 630
Зубчатые муфты EZB с электромагнитным управлением применяются главным образом в приводах газотурбинных двигателей и приводах прокатных станов. Зубчатые электромагнитные муфты имеют меньшие размеры по сравнению с пластинчатыми электромагнитными муфтами идентичных моментов вращения.
Возбуждающая катушка расположена в разделенном магнитном корпусе муфты. После подачи постоянного тока на катушку возбуждения выдвижная часть полумуфты (ползун) плотно сцепляется с ответной полумуфтой посредством зубчатых колец. При отключении тока пружины выталкивают ползун, и зацепление полумуфт разрывается. Муфты EZB могут включаться при отсутствии вращения, при вращении на синхронных оборотах или при небольшой разнице в оборотах, при достаточной гибкости привода и малом моменте инерции ведомых элементов. Отключение может выполняться как на холостом ходу, так и во время передачи крутящего момента, но в этом случае передаваемый момент не должен превышать половину номинального момента, установленного для каждого типоразмера муфты EZB. Вал ведомой части машины жестко закрепляется в корпусе муфты.

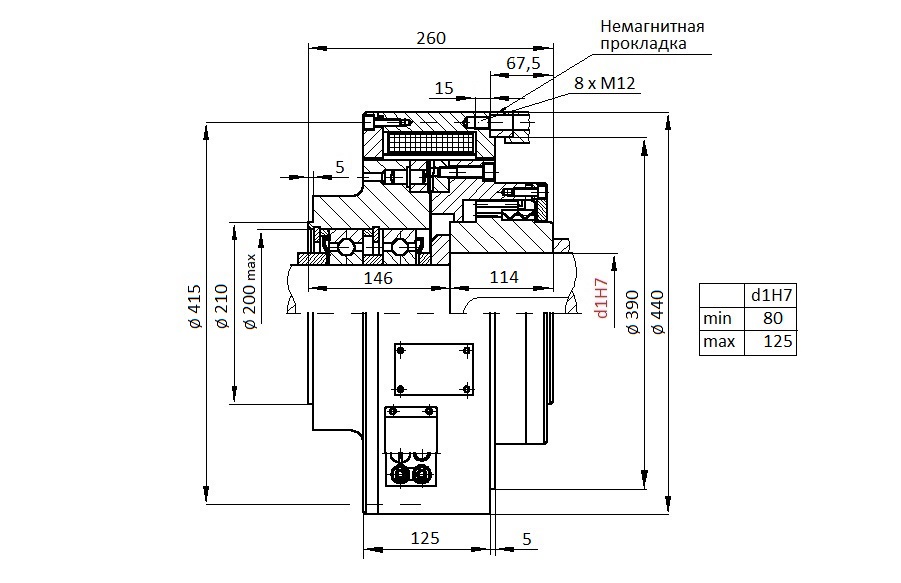

Mном | Ø D | Ø Dt | Ø Dpk6 | Ø Dp1k6 | Ø d2max | Lmax | M | N | L1 | L2 | Ø O | P | L3 | L4 | Axial gap | Shaft alignment | Типоразмер муфты | d1H7 | Uкат | Iкат | Pкат | nmax | Масса | ||||
Нм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | n x M | мм | мм | мм | мм | мм | мм | В | А | Вт | мин-1 | кг | |||||
6300 | 440 | 415 | 390 | 210 | 200 | 260 | 146 | 114 | 5 | 5 | 8 x M12 | 15 | 67,5 | 125 | 2 | 0,05 | EZB 630 | 110 | 1,8 | 198 | 1500 | 158 | |||||
Диаметр муфты под вал | min | 80 | |||||||||||||||||||||||||
max | 125 | ||||||||||||||||||||||||||
Напряжение постоянного тока электропитания муфты | 110 | Стандартное напряжение | |||||||||||||||||||||||||
Образец правильного обозначения муфты при размещении заказа | EZB 630 | 120 | 110 В | ||||||||||||||||||||||||
