Муфта EZB 400

Зубчатые муфты EZB с электромагнитным управлением применяются главным образом в приводах газотурбинных двигателей и приводах прокатных станов. Зубчатые электромагнитные муфты имеют меньшие размеры по сравнению с пластинчатыми электромагнитными муфтами идентичных моментов вращения.

Возбуждающая катушка расположена в разделенном магнитном корпусе муфты. После подачи постоянного тока на катушку возбуждения выдвижная часть полумуфты (ползун) плотно сцепляется с ответной полумуфтой посредством зубчатых колец. При отключении тока пружины выталкивают ползун, и зацепление полумуфт разрывается.  Муфты EZB могут включаться при отсутствии вращения, при вращении на синхронных оборотах или при небольшой разнице в оборотах, при достаточной гибкости привода и малом моменте инерции ведомых элементов. Отключение может выполняться как на холостом ходу, так и во время передачи крутящего момента, но в этом случае передаваемый момент не должен превышать половину номинального момента, установленного для каждого типоразмера муфты EZB. Вал ведомой части машины жестко закрепляется в корпусе муфты.

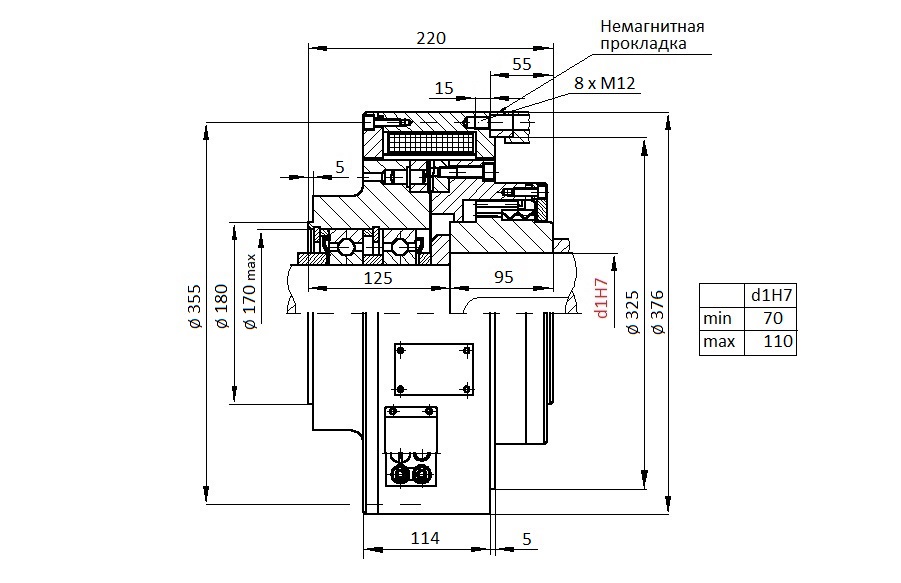

Муфта EZB 400Муфта EZB 400 - схема
Mном Ø D Ø Dt Ø Dpk6 Ø Dp1k6 Ø d2max Lmax M N L1 L2 Ø O P L3 L4 Axial gap Shaft alignment Типоразмер муфты   d1H7     Uкат   Iкат Pкат nmax Масса
Нм мм мм мм мм мм мм мм мм мм мм n x M мм мм мм мм мм     мм     В   А Вт мин-1 кг

4000 376 355 325 180 170 220 125 95 5 5 8 x M12 15 55 114 1,5 0,05 EZB 400         110   1,8 198 1500 103

Диаметр муфты под вал min   70
max   110
Напряжение постоянного тока электропитания муфты     110   Стандартное напряжение


Образец правильного обозначения муфты при размещении заказа   EZB 400   110     110 В
