Муфта EZA 100

Зубчатые муфты EZA с электромагнитным управлением применяются в коробках передач металлообрабатывающих и деревообрабатывающих станков, а также везде, где требуется соединение двух вращающихся элементов без проскальзывания. Зубчатые электромагнитные муфты имеют меньшие размеры по сравнению с пластинчатыми электромагнитными муфтами идентичных моментов вращения.

Возбуждающая катушка расположена в разделенном магнитном корпусе муфты. После подачи постоянного тока на катушку возбуждения выдвижная часть полумуфты (ползун) плотно сцепляется с ответной полумуфтой посредством зубчатых колец. При отключении тока пружины выталкивают ползун, и зацепление полумуфт разрывается. Муфты EZA могут включаться при отсутствии вращения, при вращении на синхронных оборотах или при небольшой разнице в оборотах, при достаточной гибкости привода и малом моменте инерции ведомых элементов. Отключение может выполняться как на холостом ходу, так и во время передачи крутящего момента, но в этом случае передаваемый момент не должен превышать половину номинального момента, установленного для каждого типоразмера муфты EZA. Ведущая и ведомая части муфты заранее не предопределены. В то же время в качестве останавливающейся после расцепления части рекомендуется использовать полумуфту с пружинным блоком, поскольку в этом случае вращающаяся часть муфты может вращаться на холостом ходу с большей скоростью.

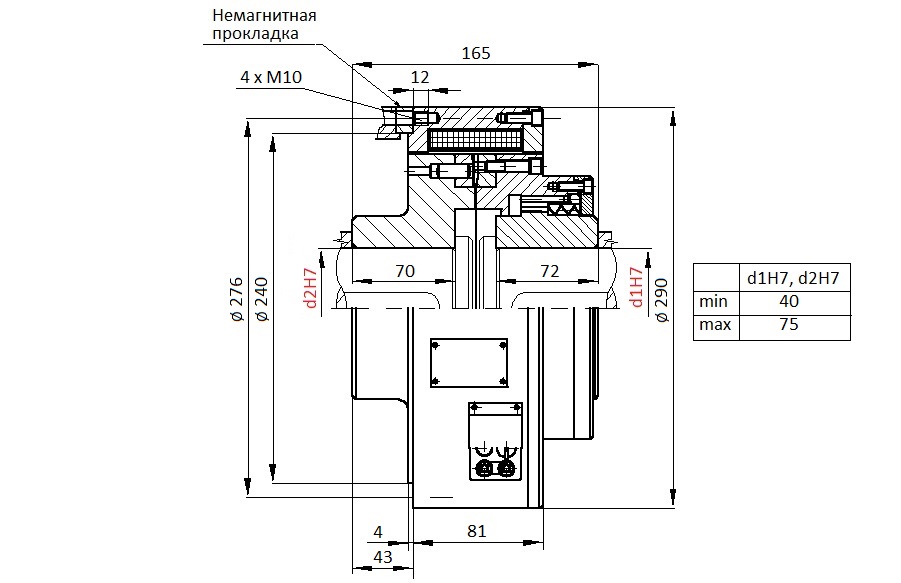

Муфта EZA 100Муфта EZA 100 - схема
Mном Ø D Ø Dt Ø Dpk6 Lmax L1 J K Ø O P L4 L5 Axial gap Shaft alignment Типоразмер муфты   d1H7     d2H7     Uкат   Iкат Pкат nmax Масса
Нм мм мм мм мм мм мм мм n x М мм мм мм мм мм     мм     мм     В   А Вт мин-1 кг

1000 290 276 240 165 4 70 72 4 x M10 12 81 43 1 0,05 EZA 100               110   1,5 165 1500 43

Диаметр муфты под вал 1 min   40
max   75
Диаметр муфты под вал 2 min     40
max     75
Напряжение постоянного тока электропитания муфты     110   Стандартное напряжение


Образец правильного обозначения муфты при размещении заказа   EZA 100   70     75     110 В
