Муфта EZA

Зубчатые муфты EZA с электромагнитным управлением применяются в коробках передач металлообрабатывающих и деревообрабатывающих станков, а также везде, где требуется соединение двух вращающихся элементов без проскальзывания. Зубчатые электромагнитные муфты имеют меньшие размеры по сравнению с пластинчатыми электромагнитными муфтами идентичных моментов вращения.

Возбуждающая катушка расположена в разделенном магнитном корпусе муфты. После подачи постоянного тока на катушку возбуждения выдвижная часть полумуфты (ползун) плотно сцепляется с ответной полумуфтой посредством зубчатых колец. При отключении тока пружины выталкивают ползун, и зацепление полумуфт разрывается. Муфты EZA могут включаться при отсутствии вращения, при вращении на синхронных оборотах или при небольшой разнице в оборотах, при достаточной гибкости привода и малом моменте инерции ведомых элементов. Отключение может выполняться как на холостом ходу, так и во время передачи крутящего момента, но в этом случае передаваемый момент не должен превышать половину номинального момента, установленного для каждого типоразмера муфты EZA. Ведущая и ведомая части муфты заранее не предопределены. В то же время в качестве останавливающейся после расцепления части рекомендуется использовать полумуфту с пружинным блоком, поскольку в этом случае вращающаяся часть муфты может вращаться на холостом ходу с большей скоростью.

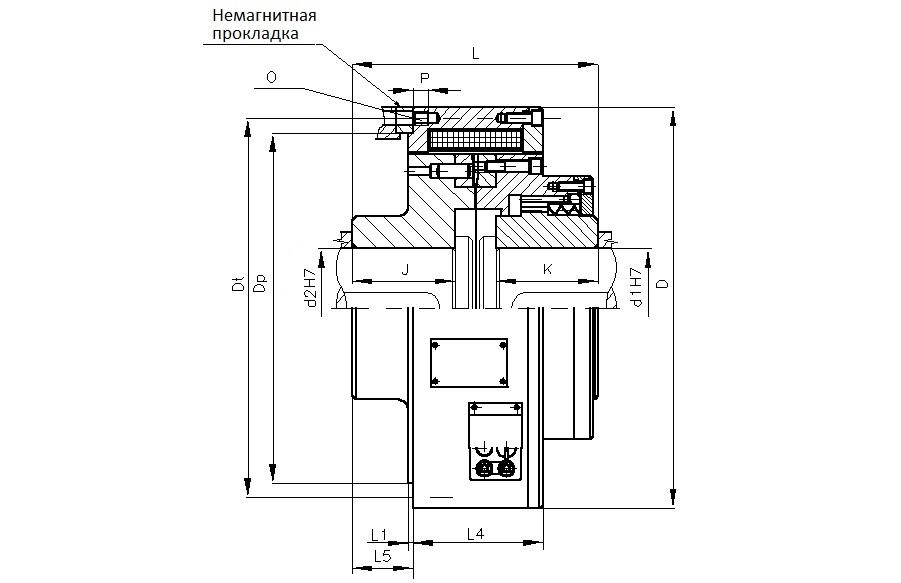

Муфта EZAМуфта EZA - схема
Mном Ø D Ø Dt Ø Dpk6 Lmax L1 J K Ø O P L4 L5 Axial gap Shaft alignment Типоразмер муфты   d1H7     d2H7     Uкат   Iкат Pкат nmax Масса
Нм мм мм мм мм мм мм мм n x М мм мм мм мм мм     мм     мм     В   А Вт мин-1 кг

250 210 197 180 145 3 60 60 4 x M8 12 72 30 1 0,05 EZA 25               24   3,49 83,8 1500 24


1000 290 276 240 165 4 70 72 4 x M10 12 81 43 1 0,05 EZA 100               110   1,5 165 1500 43


1600 306 290 265 185 4 77 75 8 x M10 12 96 46,5 1 0,05 EZA 160               110   1,8 198 1500 57


2500 342 320 300 200 4 85 85 8 x M10 12 118 43 1,5 0,05 EZA 250               110   1,8 198 1500 77


4000 376 355 325 220 5 95 95 8 x M12 15 114 57 1,5 0,05 EZA 400               110   1,8 198 1500 103


6300 440 415 390 260 5 114 114 8 x M12 15 125 69,5 2 0,05 EZA 630               110   1,8 198 1500 158


10000 496 465 430 280 5 123 123 8 x M12 16 159 64,5 2,5 0,05 EZA 1000               110   1,8 198 1500 239
