Тормоз EBM 4 (исполнение с фланцем)
Электромагнитные тормоза EBM применяются везде, где требуется надежная блокировка вращающихся частей машины или устройства. Например, в случае отключения электропитания двигателя, тормоз выполняет роль предохранительного механизма. Тормоза серии EBM применяются также в случае, когда большую часть рабочего цикла привод находится в заторможенном состоянии, электромагнит тормоза выключен, пружины прижимают фрикционный диск с безасбестовой накладкой к неподвижной части. Рабочий режим (расторможенный тормоз) наступает в случае, когда на обмотку катушки подается постоянный ток с напряжением 205 В ± 10%. После согласования с производителем, возможна поставка изделий с другим напряжением управления, а также для других типов двигателей.

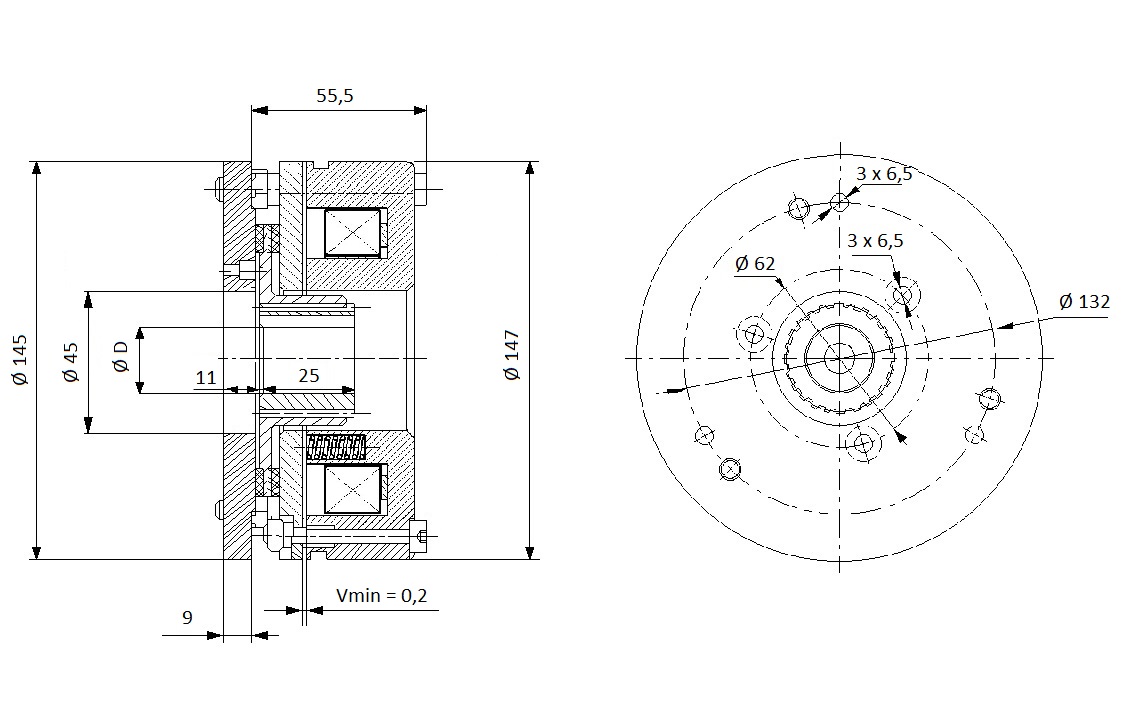

Исполнение с фланцем предназначено для универсального применения в качестве предохранительного тормоза (схема 3).
Допустимое количество включений во время рабочего цикла зависит прежде всего от величины момента инерции системы, способа охлаждения и т.д.
В течение эксплуатации тормоз EBM не требует ухода, но необходимо контролировать величину воздушного зазора и в случае, когда он выйдет за допустимые пределы, необходимо отрегулировать тормоз.
Тормоз EBM работает в не смазываемой, взрывобезопасной среде, в температурном диапазоне от -25 °C до +50 °C. Рабочая температура катушки не может быть выше +90 °С.
Mном | Mстат | Ø D8 | Ø D9 | Ø D10 | Ø D11 | Ø D12 | L | M | N | Vmin | Vmax | Типоразмер тормоза | Дизайн тормоза | Ø D | Uкат | I20С | I90С | nmax | M | J | |||||||
Нм | Нм | мм | n x мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | В | А | А | мин-1 | кг | кгм2 | |||||||||
40 | 48 | 62 | 3 x 6,5 | 145 | 45 | 132 | 9 | 25 | 11 | 0,3 | 0,6 | EBM 4 | с фланцем | 0,24 | 0,2 | 3000 | 6,7 | 0,000817 | |||||||||
Диаметр тормоза под вал | 20 | ||||||||||||||||||||||||||
22 | |||||||||||||||||||||||||||
24 | |||||||||||||||||||||||||||
25 | |||||||||||||||||||||||||||
26 | |||||||||||||||||||||||||||
28 | |||||||||||||||||||||||||||
30 | |||||||||||||||||||||||||||
Напряжение постоянного тока электропитания тормоза | 205 | Стандартное напряжение | |||||||||||||||||||||||||
24 | По согласованию с производителем | ||||||||||||||||||||||||||
Образец правильного обозначения тормоза при размещении заказа | EBM 4 | с фланцем | 30 | 205 В | |||||||||||||||||||||||
