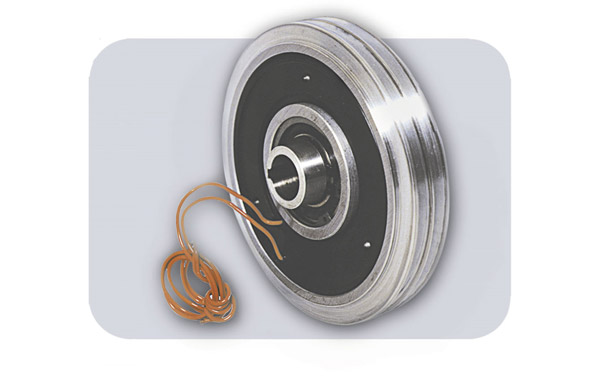

Муфта EKA 4
Муфта EKA оснащена управляющей катушкой на неподвижной клеммной колодке. Поэтому управляющий ток подается на катушку без использования коллекторных колец. Конструктивно муфта выполнена для работы в сухой среде. Ведущая часть представляет собой V-образный шкив, являющийся сердечником электромагнита, который вращается на антифрикционных подшипниках. Ведомая часть представляет собой гибко зафиксированную на оси якорную пластину. Управляющая катушка расположена на носителе. Носитель катушки жестко соединен с корпусом станка. После подачи управляющего тока на катушку вращающийся сердечник электромагнита притягивается к якорной пластине. С помощью возникшего между ними трения передается вращающий момент. После отключения тока плоская пружина выталкивает якорную пластину в исходное положение, и передача вращения прерывается. Ведущая и ведомая части могут быть функционально изменены. Магнитный шкив имеет существенно больший момент инерции по сравнению с якорной пластиной. Поэтому время запуска, остановки, а также износ существенно увеличатся, если шкив будет ведомой частью. Носитель катушки устанавливается в сердечнике с минимальным зазором для того, чтобы уменьшить потери, поэтому он должен быть очень точно отцентрирован.
Муфта EKA имеет следующие особенности:
- как и все фрикционные муфты, она может включаться при отсутствии синхронизации скоростей ведущей и ведомой частей;
- муфта практически не имеет остаточного момента вращения в отключенном состоянии, она не изнашивается и не нагревается (остаточный момент вращения присутствует только на антифрикционных подшипниках), следовательно, муфта может неограниченно долго находиться в отключенном положении;
- муфта не нуждается в регулировке, обслуживании и проверке;

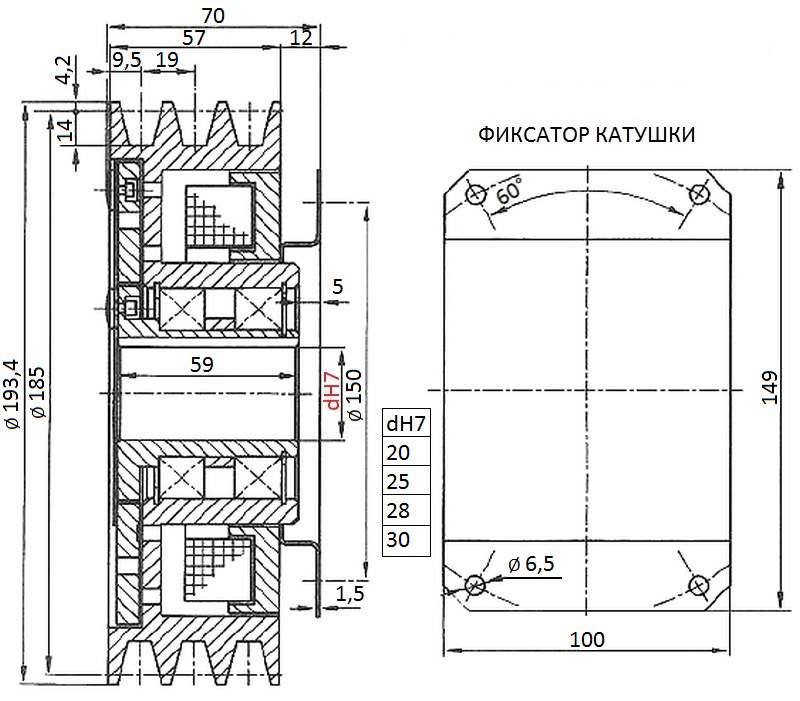

Mном | Mстат | Ø D | Ø Ds | Ø Dr | A | B | L | L1 | L2 | L3 | L4 | L5 | E | F | O | G | H | Groove | Типоразмер муфты | d1H7 | Uкат | Iкат | Pкат | nmax | Масса | Jякор | Jшкив | ||||
Нм | Нм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | n x мм | мм | В | А | Вт | мин-1 | кг | кгм2 | кгм2 | |||||
40 | 48 | 193,4 | 185 | 150 | 14 | 4,2 | 70 | 59 | 57 | 12 | 19 | 9,5 | 5 | 1,5 | 6,5 | 100 | 149 | 3 x 17 | EKA 4 | 24 | 1,04 | 25,0 | 3000 | 6,5 | 0,0050 | 0,0160 | |||||
Диаметр муфты под вал | 20 | ||||||||||||||||||||||||||||||
25 | |||||||||||||||||||||||||||||||
28 | |||||||||||||||||||||||||||||||
30 | |||||||||||||||||||||||||||||||
Напряжение постоянного тока электропитания муфты | 24 | Стандартное напряжение | |||||||||||||||||||||||||||||
Образец правильного обозначения муфты при размещении заказа | EKA 4 | 28 | 24 В | ||||||||||||||||||||||||||||
