Муфта EKA

Муфта EKA оснащена управляющей катушкой на неподвижной клеммной колодке. Поэтому управляющий ток подается на катушку без использования коллекторных колец.  Конструктивно муфта выполнена для работы в сухой среде. Ведущая часть представляет собой V-образный шкив, являющийся сердечником электромагнита, который вращается на антифрикционных подшипниках. Ведомая часть представляет собой гибко зафиксированную на оси якорную пластину. Управляющая катушка расположена на носителе. Носитель катушки жестко соединен с корпусом станка. После подачи управляющего тока на катушку вращающийся сердечник электромагнита притягивается к якорной пластине. С помощью возникшего между ними трения передается вращающий момент. После отключения тока плоская пружина выталкивает якорную пластину в исходное положение, и передача вращения прерывается. Ведущая и ведомая части могут быть функционально изменены. Магнитный шкив имеет существенно больший момент инерции по сравнению с якорной пластиной. Поэтому время запуска, остановки, а также износ существенно увеличатся, если шкив будет ведомой частью. Носитель катушки устанавливается в сердечнике с минимальным зазором для того, чтобы уменьшить потери, поэтому он должен быть очень точно отцентрирован.

Муфта EKA имеет следующие особенности:

  • как и все фрикционные муфты, она может включаться при отсутствии синхронизации скоростей ведущей и ведомой частей;
  • муфта практически не имеет остаточного момента вращения в отключенном состоянии, она не изнашивается и не нагревается (остаточный момент вращения присутствует только на антифрикционных подшипниках), следовательно, муфта может неограниченно долго находиться в отключенном положении;
  • муфта не нуждается в регулировке, обслуживании и проверке;

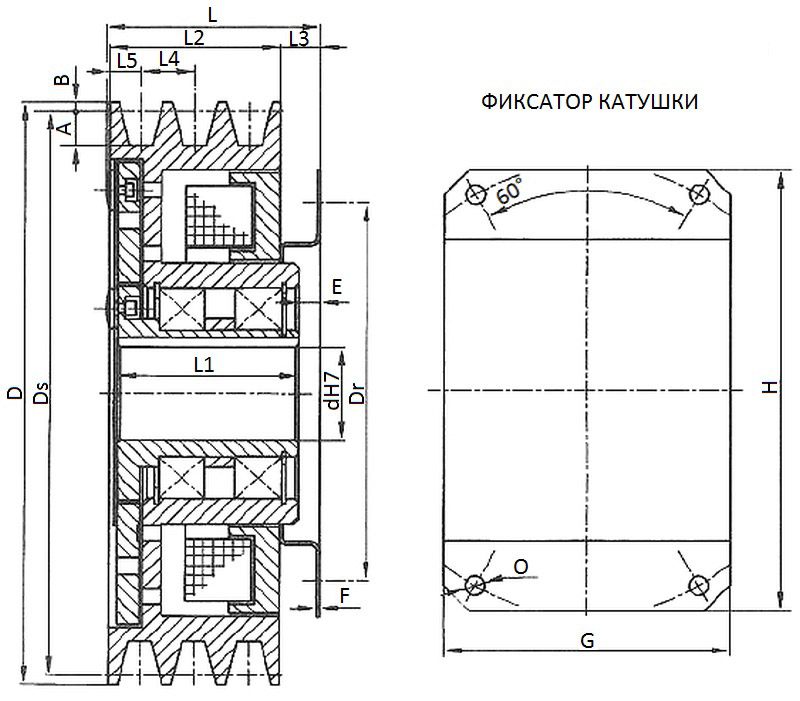

Муфта EKAМуфта EKA - схема
Mном Mстат Ø D Ø Ds Ø Dr A B L L1 L2 L3 L4 L5 E F O G H Groove Типоразмер муфты   d1H7     Uкат   Iкат Pкат nmax Масса Jякор Jшкив
Нм Нм мм мм мм мм мм мм мм мм мм мм мм мм мм мм мм мм n x мм     мм     В   А Вт мин-1 кг кгм2 кгм2

12,5 14,5 151,6 145 122 11 3,3 50 41 30 7 15 7,5 5 1,5 4,5 79 116 2 x 13 EKA 1,25         24   0,80 19,2 3000 3,2 0,0009 0,0040


25 30 171,6 165 138 11 3,3 57 47 30 9 15 7,5 5 1,5 5,5 90 152 2 x 13 EKA 2,5         24   0,93 22,4 3000 4,8 0,0020 0,0060


40 48 193,4 185 150 14 4,2 70 59 57 12 19 9,5 5 1,5 6,5 100 149 3 x 17 EKA 4         24   1,04 25,0 3000 6,5 0,0050 0,0160


63 73 214 206 172 14 4,2 76 65 57 12 19 9,5 5 1,5 8,4 114 164 3 x 17 EKA 6,3         24   1,30 31,4 2500 10,2 0,0100 0,0200


100 115 241 230 190 19 5,7 93 81 76 16 25,5 13 5 1,5 10,5 130 184 3 x 22 EKA 10         24   1,58 38,0 2000 15,5 0,0100 0,0600
