Тормоз EBB 6,3 D1

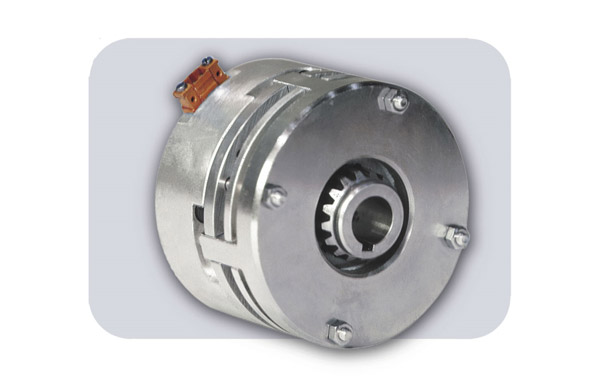

Тормоз EBB состоит из подвижной и фиксированной частей. Подвижная часть состоит из приводного узла и двух фрикционных дисков с накладками, которые могут смещаться вдоль оси для управления зацеплением привода. Фиксированная (неподвижная) часть тормоза EBB включает в себя электромагнит, фрикционную пластину, фрикционные диски и корпус. Корпус фиксированной части выполнен из немагнитных сплавов, через верхнюю часть корпуса к электромагниту подводится питающий кабель. На лицевой части электромагнита по периферии расположены зажимные винты, предназначенные для сборки тормоза. Они проходят сквозь фрикционную пластину, диски и корпус тормоза. Два винта настройки позволяют механически сжимать пружинный блок через фрикционную пластину. Во внешних выемках электромагнита находятся фиксирующие винты, которые поддерживают переднюю часть тормоза и позволяют регулировать воздушный зазор. Передняя часть тормоза также предназначена для центрирования фрикционной пластины и фрикционного диска. На лицевой части магнита со стороны фрикционной пластины установлены пружины, создающие тормозящий момент.
Между фрикционной пластиной и магнитом имеется воздушный зазор, величина которого увеличивается в процессе эксплуатации тормоза и подлежит регулировке. Эта регулировка выполняется при помощи зажимных и фиксирующих винтов до минимальных значений, указанных для каждого типоразмера тормоза.

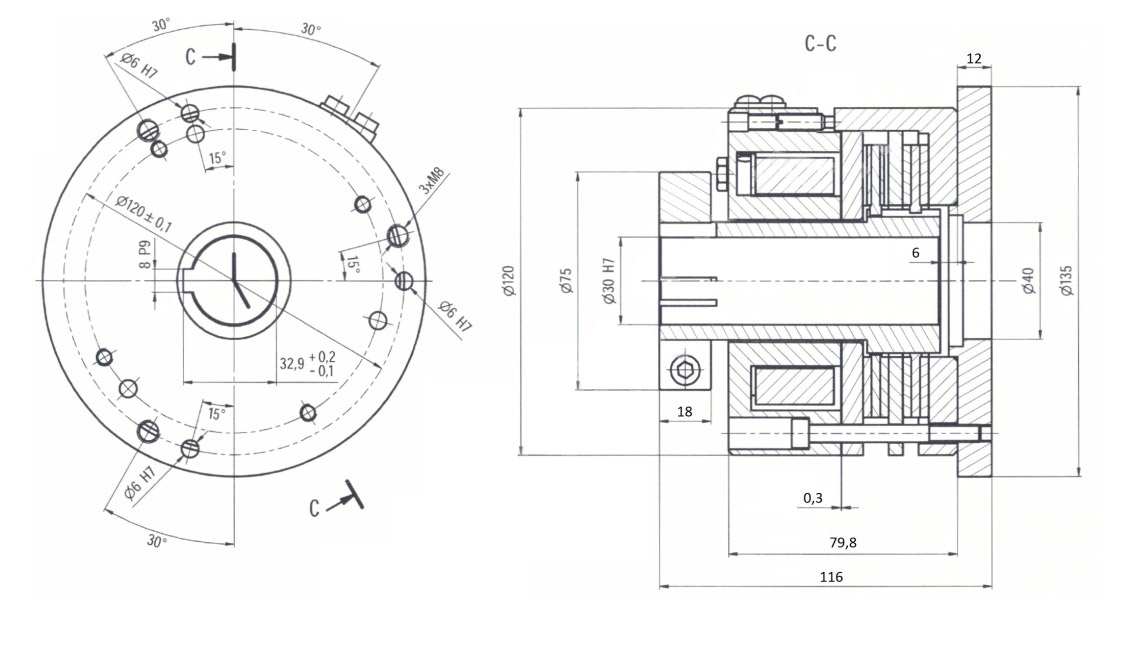

Mном | Ø C | Ø D H7 | Ø E | Ø F | Ø G | Ø H | Ø B | Ø Jš | Ø K | L | Z | O | M | P | R | Vmin | Vmax | Типоразмер тормоза | Uкат | Iкат | Pкат | nmax | Масса | J | ||
Нм | мм | мм | мм | мм | мм | мм | мм | n x мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | В | А | Вт | мин-1 | кг | кгм2 | |||
63 | 120 | 30 | 105 | 105 | 120 | 42 | - | - | - | - | - | - | 79,8 | 8 | 32,9 | 0,3 | 0,6 | EBB 6,3 430502M/D1 | 24 | 1,74 | 41,7 | 3000 | 7,0 | |||
Напряжение постоянного тока электропитания тормоза | 24 | Стандартное напряжение | ||||||||||||||||||||||||
Образец правильного обозначения тормоза при размещении заказа | EBB 6,3 430502M/D1 | 24 В | ||||||||||||||||||||||||
