Муфта EKK

Комбинированная муфта EKK состоит из ведущей и ведомой частей, а также из фиксированных электромагнитных частей муфты EKS и тормоза EKP. Ведущая часть содержит корпус и фиксированный электромагнит. Ведомая часть включает в себя якорь, немагнитный привод и фиксированный электромагнит тормоза EKP. Якорь может перемещаться вдоль оси для сцепления с приводом и обеспечивает как передачу момента, так и торможение. Расположение электромагнитов в комбинации EKK аналогично с муфтой EKS и тормозом EKP.

Комбинация EKK не имеет нейтрального положения. В выключенном режиме якорь удерживается остаточной намагниченностью электромагнита тормоза. Крутящий момент от привода передается на корпус свободной муфты. После подачи управляющего напряжения на электромагнит муфты, в последнем возникает интенсивное магнитное поле, которое притягивает якорь к вращающемуся корпусу муфты и удерживает его. Крутящий момент передается от ведущей к ведомой части посредством сил трения между якорем и корпусом муфты. В момент отключения магнитного поля муфты возникает магнитное поле тормоза. Якорь из сцепленного с корпусом муфты положения переходит в сцепление с электромагнитом тормоза. С помощью сил трения между якорем и электромагнитом тормоза возникает тормозной момент, который отключает ведомую часть от тормоза. Таким образом, комбинация EKK имеет два функциональных положения — включение и выключение тормоза ведомой части.

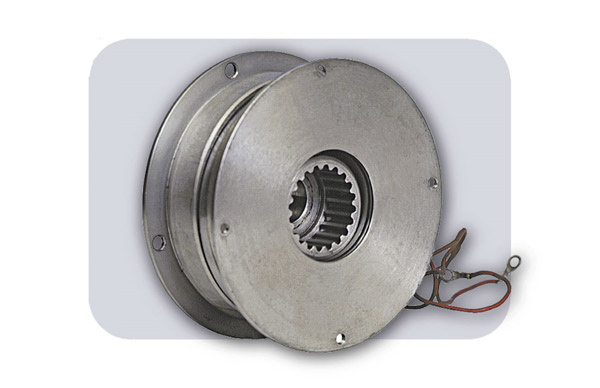

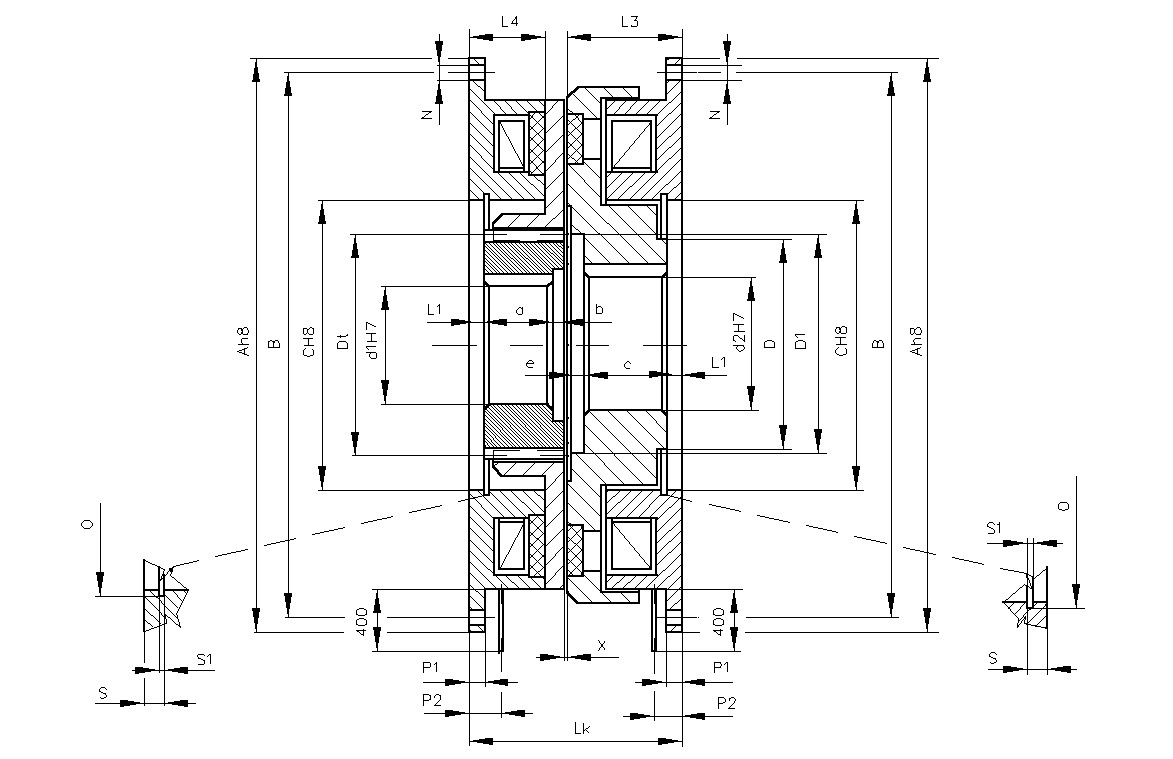

Муфта EKKМуфта EKK - схема

В настоящее время комбинированная муфта EKK снята с производства,
информация о муфте приводится исключительно в справочных целях.

Mном Ø A Ø B Ø C Ø D Ø D1 Ø Dt Ø N Ø O a b c e L1 L3 L4 Lk P1 P2 S S1 X Типоразмер муфты   d1H7     d2H7     Uкат   Pмуфт Pторм nmax Масса Jкорп Jякор
Нм Нм мм мм мм мм мм n x мм мм мм мм мм мм мм мм мм мм мм мм мм мм мм     мм     мм     В   Вт Вт мин-1 кг кгм2 кгм2

40 144 132 55 38 40 40 4 x 6,5 58 21 4 23,5 4,5 3 31 22 60,3 3 7 5,15 2,15 0,3 EKK 4   24     28     24   27,9 21,0 3000 3,9 0,00184 0,00115


63 158 145 62 44 45 48 4 x 6,5 65 22 4 27,5 4,5 4 36 24 67,3 4 8 6,15 2,15 0,3 EKK 6,3   30     35     24   39,1 24,7 3000 5,8 0,00357 0,00178


100 182 166 75 56 51 60 4 x 8,5 78 25 4 31,5 4,5 4 40 26 74,3 4 8 6,65 2,65 0,3 EKK 10   38     42     24   46,0 33,4 2600 8,6 0,00720 0,00330


160 210 195 90 66 61 72 4 x 8,5 93,5 30 4,5 35,5 4,5 4 44 30 83,8 5 9 7,15 3,15 0,3 EKK 16   45     48     24   56,9 35,0 2200 13,4 0,01520 0,00814


250 235 218 100 70 66 80 4 x 8,5 103,5 37 5 43 5 4 52 36 98,5 5 10 7,15 3,15 0,4 EKK 25   50     55     24   62,6 43,0 1800 18,3 0,02860 0,01360
